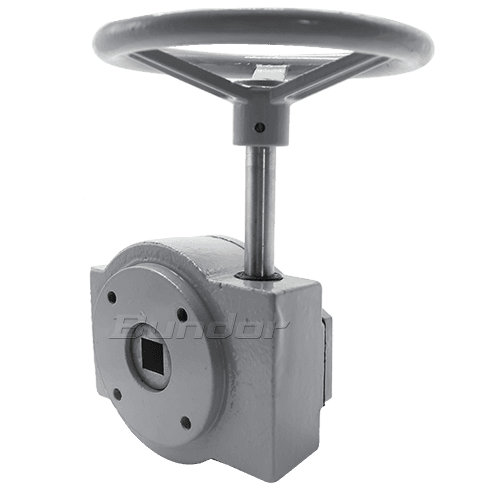

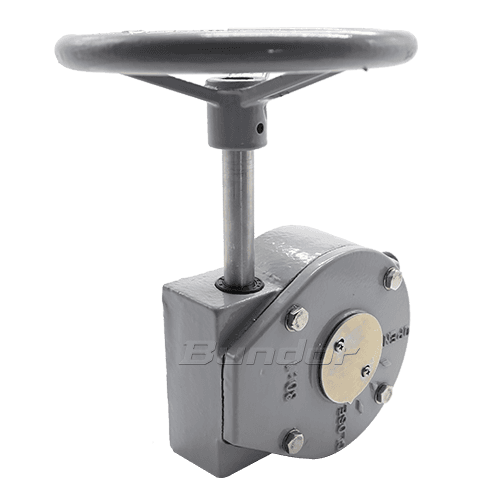

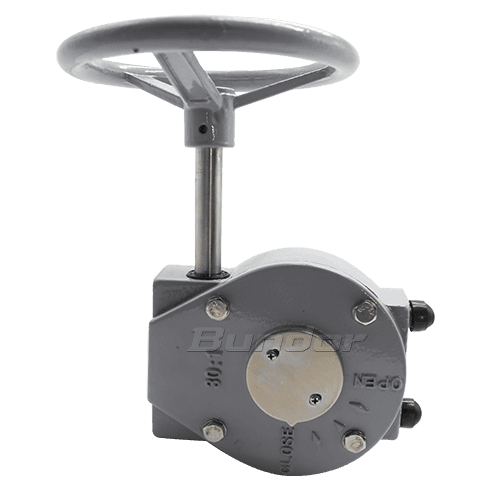

Caja de Engranaje de Hierro Fundido

Cuerpo: HT200

Transmission Ratio: 30:1

Protection Grade: IP65

INTRODUCCIÓN

VENTAJAS

CARACTÉRISTICA

Caracteristicas:

Ambiente aplicable: al aire libre

Temperatura adecuada: -20 ℃ ~ 120 ℃

Campo de aplicación: suministro y drenaje de agua, tratamiento de agua, proyectos de conservación de agua, etc.

Ventajas del producto:

1. El grado de protección de la caja de engranajes helicoidales alcanza IP65.

2, la caja de engranajes helicoidales realiza regularmente pruebas de polvo y anti-spray, para garantizar que el rendimiento de la protección del producto sea confiable.

3, grasa a base de litio, resistente al agua y al aceite, no es fácil de envejecer, larga vida (alta temperatura 150 grados, baja temperatura -20 grados), garantía de cabeza de gusano durante 5 años.

4. El gusano adopta 45 tratamientos de acero templado y revenido, con buenas propiedades mecánicas integrales y larga vida útil.

5, el rango de regulación del engranaje helicoidal es grande, la mayoría de los productos en el mercado es de + 5 grados, ya que la cabeza del gusano es de + 10 grados.

6. El indicador está hecho de acero inoxidable con buena rigidez, lo que puede evitar la deformación causada por colisión e instalación.

PARÁMETROS

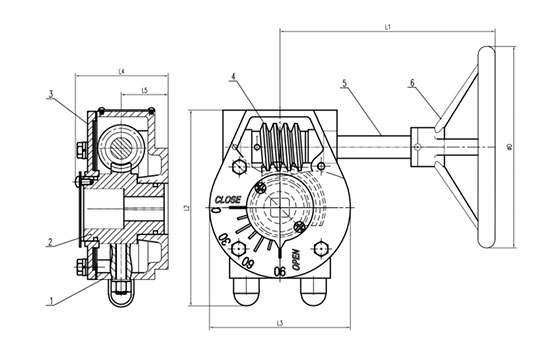

Parts 1 2   3   4 5   6
Nombre Cuerpo Turbina   Tapa   Vástago de turbina Eje de turbina   Volante
Material HT200 QT450-10   QT450-10   45 45   DI
Relación de transmisión
Tama´no
Código de brida de transmisión coincidente
Dimensiones totales
(24:1)

Dimensiones totales
(30:1)

Dimensiones totales
(50:1)

  DN NPS(inch)   L1 149 L1 206 L1 217
24:1 50 2" F05
  65 2 1/2"   L2 146 L2 210 L2 215
  80 3"
  100 4" F07 L3 105 L3 153 L3 156
  125 5"
  150 6"   L4 70 L4 90 L4 92
30:1 200 8" F010
  250 10"   L5 35 L5 41 L5 49
50:1 300 12
  350 14   ΦD 150 ΦD 200 ΦD 250
