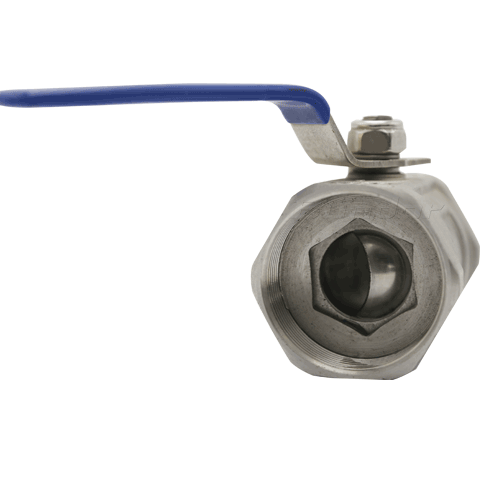

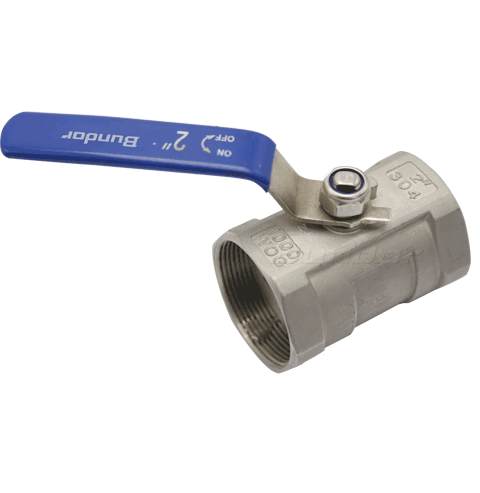

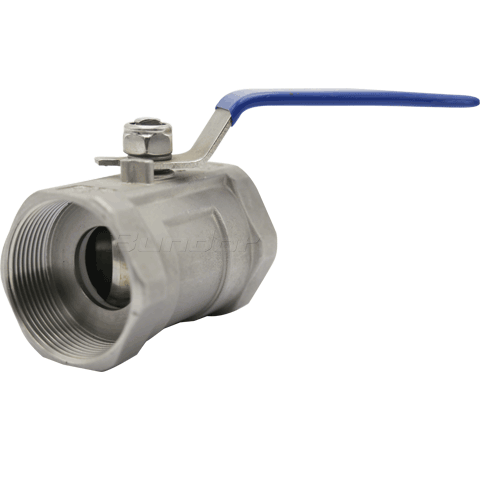

Válvula de Bola de Acero Inoxidable-1PC

Límite Tamaño: 1/4~4"

Presión: 1000PSI

Cuerpo: SS304, SS316,

Asiento: PTFE

Disco: SS304, SS316,

Vástago: 2Cr13,SS304, SS316,

INTRODUCCIÓN

VENTAJAS

  • Tasa de esferificación 3, adecuada para presiones de trabajo más altas

    El asiento tiene una larga vida útil.

  • El asiento de la válvula está hecho de caucho importado, con un contenido de caucho del 50%, larga vida útil y más de 10000 tiempos de apertura y cierre.

    Fuerte capacidad de carga de presión de la pared del cuerpo de la válvula

  • Espesor de la pared del cuerpo de la válvula para cumplir con los requisitos de GB 26640, grosor grueso, resistencia a la presión garantizada.

  • Válvula cuerpo spray marca resina epoxi polvo plástico

    Spray del cuerpo de la válvula con polvo de plástico de resina epoxi aksu de marca, puede depositar un espesor más grueso, la adhesión de curado por fusión es más fuerte.

  • Película termocontraíble para embalajes independientes.

    La película termoencogible de PE se utiliza para empaquetar la válvula de forma independiente, y el desecante incorporado, para aislar el polvo del aire, evitar la válvula de contaminación húmeda.

  • La posición del letrero es humanizada

    La posición del letrero se humaniza y se establece en ambos lados del cuerpo de la válvula para que los usuarios la vean después de la instalación.

CARACTÉRISTICA

Estándares aplicados:
Diseño de válvula: ASME B16.34, GB / T12237
Prueba de presión: API 598, JB / T9092
Rosca estándar: NPT, BSP

Prueba estándar:
Prueba del cuerpo: 1,5 veces la presión de trabajo con agua Esta prueba se realiza después del ensamblaje de la válvula y con el disco en la mitad de la posición abierta, se llama prueba de hidro cuerpo.
Prueba de asiento: 1.1 veces la presión de trabajo con agua.
Prueba de función / operación: en el momento de la inspección final, cada válvula y su actuador (palanca de control de flujo / engranaje / actuador neumático), realiza una prueba de funcionamiento completa (abrir / cerrar). Esta prueba se llevó a cabo sin presión y a temperatura ambiente. temperatura. Asegura el correcto funcionamiento del conjunto de válvula / actuador con accesorios como electroválvula, interruptores de límite, regulador de filtro de aire, etc.
Prueba especial: a petición, cualquier otra prueba puede llevarse a cabo de acuerdo con las instrucciones especiales del cliente.

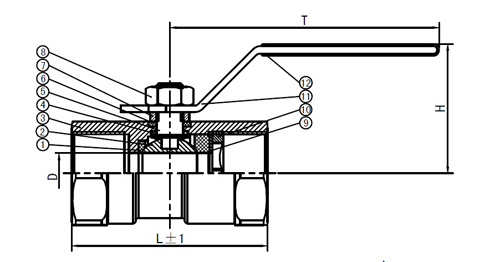

PARÁMETROS

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4"
DN 8 10 15 20 25 32 40 50 65 80 100
D 5 7 8.5 12 15 20 25 32
L     53 56 68 77 82 96 110 133 185
H 32 32 35 38 52 57 61 66
T 75 85 98 98 110 114 143 143
