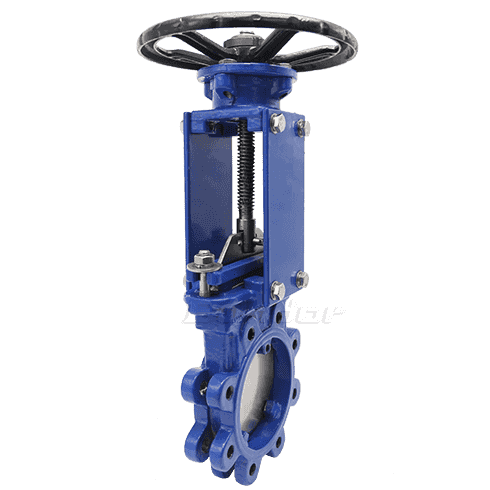

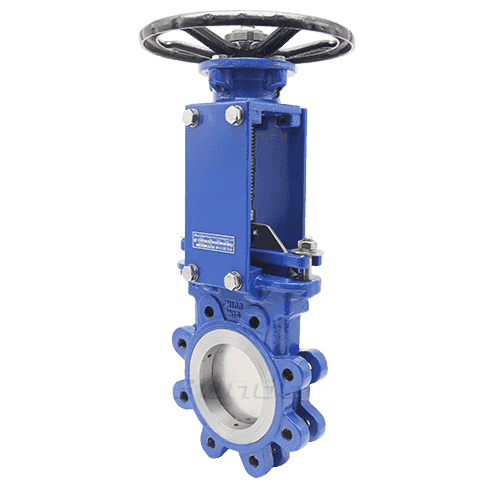

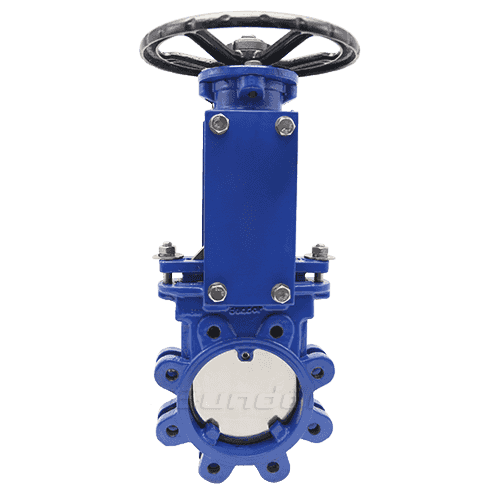

Válvula de Compuerta Cuchilla con Brica

Límite Tamaño: DN50-400

Presión: PN10/PN16

Cuerpo: Hierro Dúctil

Asiento: NBR/EPDM

Disco: 304/316

Vástago: 2Cr13

INTRODUCCIÓN

VENTAJAS

  • Cuerpo de válvula sólido, más estable

    El cuerpo de la válvula es sólido, el mismo peso de calibre es más pesado que otros fabricantes.

  • El asiento tiene una larga vida útil.

    El asiento de la válvula está hecho de caucho importado, con un contenido de caucho del 50%, larga vida útil y más de 10000 tiempos de apertura y cierre.

  • El soporte del eje de la válvula es fuerte, el sellado axial es confiable

    Eje de válvula y cuerpo de válvula con 4 cojinetes libres de aceite, sellado de 3 O, soporte de eje de válvula más potente, sellado axial más confiable.

  • Válvula cuerpo spray marca resina epoxi polvo plástico

    Valve body spray using brand aksu epoxy resin plastic powder, can deposit thicker thickness, melt curing adhesion is stronger.

  • La posición de la etiqueta es humanizada

    La posición del letrero se humaniza y se establece en ambos lados del cuerpo de la válvula para que los usuarios la vean después de la instalación.

  • Proporcionar un informe de inspección de materiales de las partes principales.

    Todos los productos de Bonde pueden proporcionar el informe de inspección de materiales de las partes principales.

CARACTÉRISTICA

Característica de la válvula de compuerta de cuchilla cargada:
1. La parte de apertura y cierre de la válvula de compuerta del cuchillo es la placa de la válvula, la dirección del movimiento de la placa es perpendicular a la dirección del fluido. La válvula de compuerta de la cuchilla solo puede estar completamente abierta y completamente cerrada, no se puede usar para el ajuste y el acelerador.
2. La placa de la válvula tiene dos superficies de sellado. Las dos superficies de sellado de la válvula de compuerta más común que forman la cuña, el ángulo de cuña de acuerdo con los parámetros de la válvula, generalmente es 50. La placa de la válvula de compuerta de la cuchilla de cuña se puede hacer en una parte completa, llamada placa de compuerta rígida; También se debe hacer que pueda producir pequeñas cantidades de deformación con el fin de mejorar su proceso de producción, para compensar las desviaciones del ángulo de la superficie de sellado que surgen durante el procesamiento, esta placa llamada placa elástica. El sello solo puede depender de la presión del medio para sellar, que se basa en la presión del medio para presionar la presión sobre la superficie de sellado del otro lado del asiento para garantizar el sello, que es autosellante.

PARÁMETROS

Artículo Nombre Material
1 Cuerpo ductile iron
2 Boneta ductile iron
3 Asiento ductile iron+EPDM
4 Disco ductile iron+EPDM
5 Tuerca Brass
6 Vástago SS420
7 Anillo Sujeción Brass
8 "O" Anillo Silicone
9 Volante ductile iron
10 Tornillo Carbon steel
11 Anillo EPDM
12 Tornillo SS304

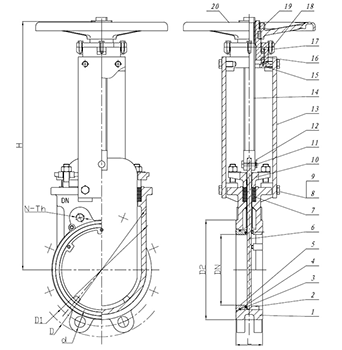

Size
DN(MM) L D D1 D2 D0 N-Th d H1
50 48 165 125 99 180 4--16 18 290
65 48 185 145 118 200 4--16 18 310
80 51 200 160 132 220 8--16 18 350
100 51 220 180 156 240 8--16 18 405
125 57 250 210 184 260 8--16 18 450
150 57 285 240 211 280 8--16 23 510
200 70 340 295 266 300 12--20 23 610
250 70 405 355 319 340 12--24 27 765
300 76 460 410 370 380 12--24 27 820
350 76 520 470 429 400 16--24 27 970
400 89 580 525 480 450 16--27 30 1024
