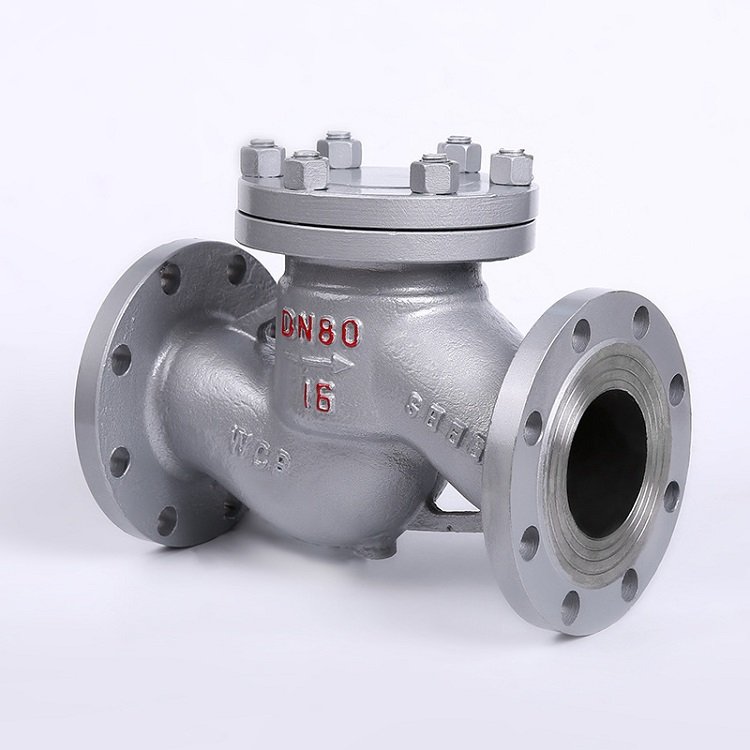

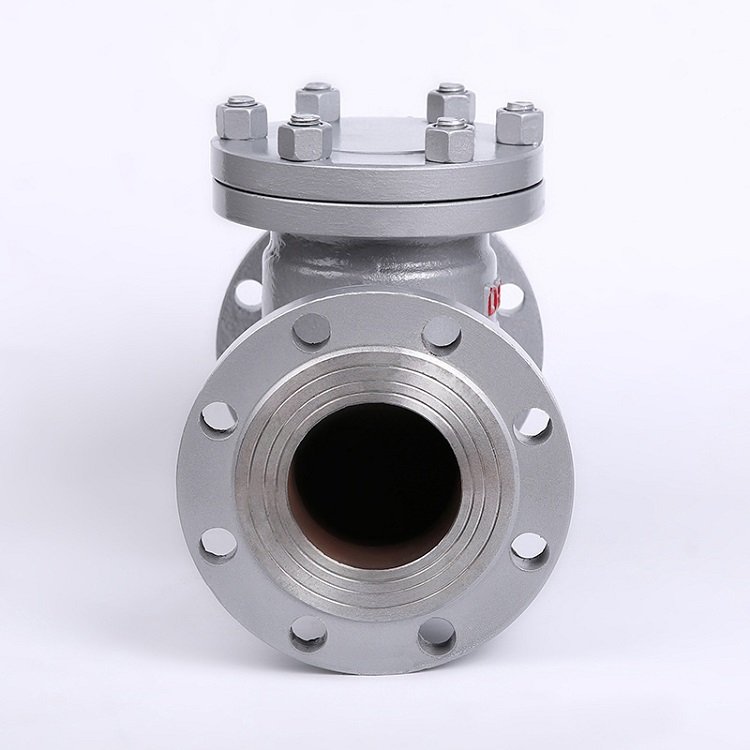

Válvula de retención elevadora

Límite Tamaño: DN15-DN500

Presión: PN16/25/40/63/100

Cuerpo: WCB

Asiento: 13Cr

Disco: A105+13Cr

En Línea Correo
INTRODUCCIÓN

VENTAJAS

  • El cuerpo de la válvula es de fundición de precisión

    El cuerpo de la válvula está fundido con precisión, el material WCB cumple la norma, aspecto fino, sin tracoma

  • Máquinas herramienta CNC para piezas internas plus

    Piezas mecanizadas CNC, 2 granallados después del mecanizado exterior, aspecto suave y hermoso

  • Recubrimiento del asiento de válvula cr acero inoxidable

    Soldadura del asiento en acero inoxidable para aumentar la resistencia al desgaste del asiento de la válvula

  • Pruebas de presión según normas nacionales

    Cada válvula se envía de acuerdo con las normas nacionales de pruebas de presión de doble capa de la carcasa y la junta

  • Proyección de resina epoxi

    Revestimiento de resina epoxi con un grosor de 250μm

CARACTÉRISTICA

Válvula de retención de elevación es una aleta de la válvula a lo largo de la línea central vertical de la válvula de retención de deslizamiento del cuerpo de la válvula, cuando el flujo de los medios de comunicación, la aleta de la válvula por el empuje de los medios de comunicación para abrir, cuando los medios de comunicación dejan de fluir, la aleta de la válvula por el aterrizaje de auto-colgante en el asiento de la válvula, para detener el reflujo de los medios de comunicación, la válvula de retención de elevación debe ser instalado en la tubería horizontal.
Ampliamente utilizado en la presión nominal PN16-PN100, temperatura de trabajo -29 ~ 425 ℃ tratamiento de agua, petróleo, química, central térmica y otras condiciones de trabajo de la tubería, el papel principal es evitar el reflujo de los medios de comunicación, para evitar que la bomba y su inversión de la máquina del motor de accionamiento.

PARÁMETROS

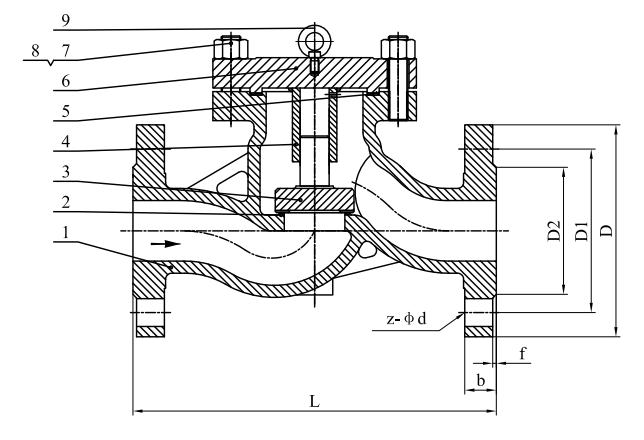

Infornaciones de los partes pricipiales:
Nombre 1-Cuerpo 2-Asiento 3-Disco
Material WCB 13Cr A105+13Cr

Tamano:
DN NPS（Pulgada） L D D1 D2 Z-φd
15 1/2'' 130 95 65 45 4-14
20 3/4'' 150 105 75 55 4-14
25 1'' 160 115 85 65 4-14
32 1 1/4'' 180 135 100 78 4-18
40 1 1/2'' 200 145 110 85 4-18
50  2'' 230 160 125 100 4-18
65  2 1/2'' 290 180 145 120 4-18
80  3'' 310 195 160 135 8-18
100  4'' 350 215 180 155 8-18
125  5'' 400 245 210 185 8-18
150  6'' 480 280 240 210 8-23
200  8'' 600 335 295 265 12-23
250  10'' 650 405 355 320 12-26
300  12'' 750 460 410 375 12-26
350 14'' 850 520 470 435 16-26
400 16'' 950 580 525 485 16-30
450 18'' 1025 640 585 545 20-30
500 20'' 1150 705 650 608 20-34
