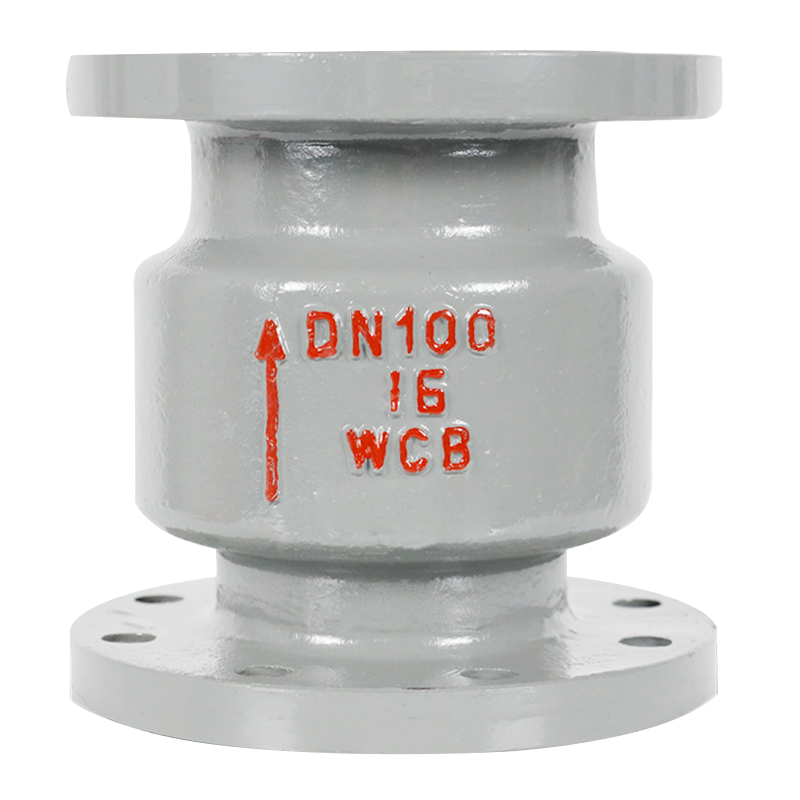

Válvulas de retención verticales H42H

Límite Tamaño: DN15-DN500

Presión: PN16/25/40/63/100

Cuerpo: WCB

Asiento: Acero inxidable Cr

Disco: A105+13Cr

Vástago: 2Cr13

En Línea Correo
INTRODUCCIÓN

VENTAJAS

  • El cuerpo de la válvula es de fundición de precisión

    El cuerpo de la válvula está fundido con precisión, el material WCB cumple la norma, aspecto fino, sin tracoma

  • Mecanizado CNC de piezas internas

    Piezas internas mecanizadas por CNC, 2 granallados después del mecanizado exterior, aspecto suave y hermoso

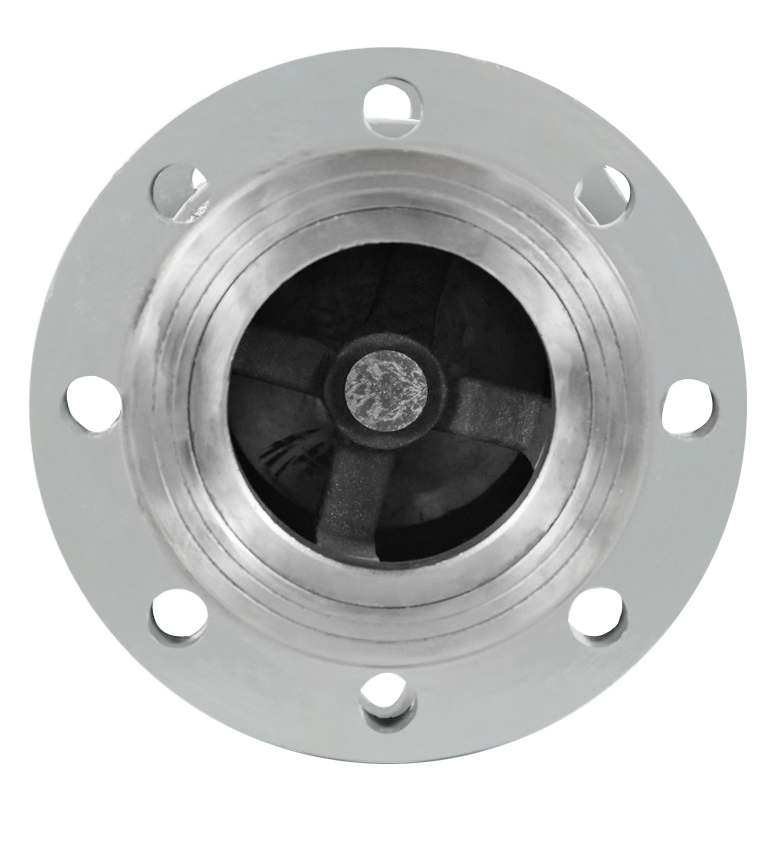

  • Recubrimiento del asiento de válvula cr acero inoxidable

    Soldadura del asiento en acero inoxidable para aumentar la resistencia al desgaste del asiento de la válvula

  • Cada válvula se somete a una prueba de presión conforme a las normas nacionales

    Cada válvula se envía de acuerdo con las normas nacionales de pruebas de presión de doble capa de la carcasa y la junta

  • Pintado con resina epoxi

    Revestimiento de resina epoxi con un grosor de 250μm

CARACTÉRISTICA

Válvula de retención vertical es una aleta de la válvula a lo largo del cuerpo de la válvula de retención de elevación vertical, cuando el flujo de los medios de comunicación, la aleta de la válvula por el empuje de los medios de comunicación para abrir, cuando los medios de comunicación dejan de fluir, la aleta de la válvula de aterrizaje en el asiento de la válvula, para detener el reflujo de los medios de comunicación papel, las válvulas antirretorno verticales deben instalarse en tuberías verticales.

Ampliamente utilizado en el tratamiento de agua, petróleo, química, central térmica y otras condiciones de trabajo de la tubería, el papel principal es evitar el reflujo de los medios de comunicación, para evitar que la bomba y su motor de accionamiento de la máquina de inversión.

PARÁMETROS

Configuraciones opcionales
Cuerpo Sello Disco Vastago Precion
WCB/CF3M/CF8/ CF8M Cr/Carburo cementado A105/304/316/316L  2Cr13/304/316 PN16/25/40/63/100

Informaciones pricipiales

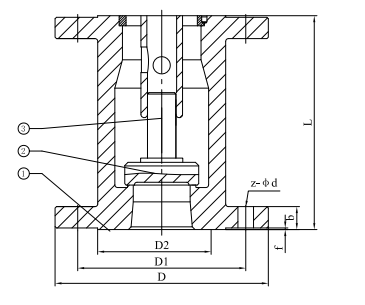

Numbre 1-Cuerpo 2-Disco 3-Vastago
Material WCB A105+13Cr 2Cr13

Tamano
DN NPS（Pulgada） L D D1 D2 Z-φd
32 1 1/4'' 120 135 100 78 4-18
40 1 1/2'' 150 145 110 85 4-18
50  2'' 170 160 125 100 4-18
65  2 1/2'' 180 180 145 120 4-18
80  3'' 200 195 160 135 8-18
100  4'' 210 215 180 155 8-18
125  5'' 270 245 210 185 8-18
150  6'' 300 280 240 210 8-23
200  8'' 380 335 295 265 12-23
250  10'' 400 405 355 320 12-26
300  12'' 420 460 410 375 12-26
350 14'' 480 520 470 435 16-26
400 16'' 540 580 525 485 16-30
