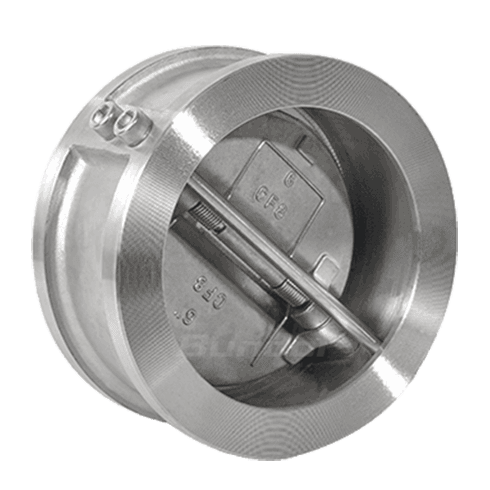

Vávula de Retención tipo Wafer WCB

Límite Tamaño: 2~24"(DN50~DN600)

Presión: PN10, PN16, Class125

Cuerpo: A105,304,316

Asiento: EPDM

Disco: Hierro Dúctil /SS304/ SS316

Vástago: 2cr13

INTRODUCCIÓN

VENTAJAS

  • Fuerte capacidad de carga de presión de la pared del cuerpo de válvula

    Espesor de la pared del cuerpo de la válvula para cumplir con los requisitos de GB 26640, grosor grueso, resistencia a la presión garantizada.

  • Tasa de esferificación 3, adecuada para presiones de trabajo más altas

    El cuerpo de la válvula es de material qt450-10, las propiedades mecánicas son más fuertes, el mismo espesor de resistencia a la tracción es el doble del cuerpo de hierro.

  • El asiento tiene una larga vida útil.

    El asiento de la válvula está hecho de goma importado, con un contenido de caucho del 50%, larga vida útil y más de 10000 tiempos de apertura y cierre.

  • Asiento de borde ancho con rendimiento de sellado confiable

    Instalación conveniente de la válvula, superficie de contacto amplia con reborde de brida en la tubería, rendimiento de sellado confiable.

  • Cuerpo de válvula sólido, más estable.

    El cuerpo de la válvula es sólido, el mismo peso de calibre es más pesado que otros fabricantes.

  • El soporte del eje de la válvula es fuerte, el sellado axial es confiable

    Eje de válvula y cuerpo de válvula con 4 cojinetes libres de aceite, sellado de 3 O, soporte del eje de válvula más potente, sellado axial más confiable.

CARACTÉRISTICA

La válvula de retención de mariposa con brida de oblea es un producto que ahorra energía. Está fabricada con tecnología avanzada extranjera y de acuerdo con los estándares internacionales relativos. Este producto se caracteriza por un excelente rendimiento de retención, alta seguridad y confiabilidad y baja resistencia al flujo. Es adecuado para sistemas en las industrias de procesamiento de alimentos petroquímicos, medicina, textil, fabricación de papel. El agua, el suministro, el drenaje, la metalurgia, la energía y la industria ligera, etc., se usan como válvula de retención de una manera.

PARÁMETROS

Partes principales y material de Válvula

Nombre de Partes Materiales
Cuerpo WCB LCB LCC WC6 WC9 CF8 CF8M CF3 CF3M
Bonnet WCB LCB LCC WC6 WC9 CF8 CF8M CF3 CF3M
Arm WCB LCB LCC WC6 WC9 CF8
Gasket 150~600LB, STAINLESS STEEL WINDING GASKET
Bolt B7 L7M L7M B16 B16 B8 B8 B8 B8
Nut 2H 7M 7M 4 4 8 8 8 8

Standard
Design&Manufacture API 594 API6D JB/TB937
Face to face API594 DIN3202 JB/T8937
Pressre-Temperature ASME B16.34 DIN2401 GB/T9124
Pipe Flange JB/71-90 JB/T9112-9124

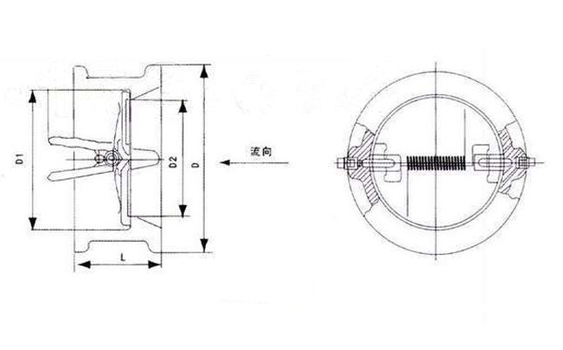

PN Mpa SIZE(mm) L D D3 D2
1.6Mpa 40 60 96 46 41
50 60 109 56 51
65 67 129 73 65
80 73 144 88 80
100 73 164 108 102
125 86 194 132 127
150 98 220 160 152
200 127 275 210 203
250 146 332 266 254
300 181 387 310 305
350 184 447 355 350
400 191 498 405 400
450 203 558 455 450
500 219 618 505 500
600 222 732 605 600
700 305 802 700 695
800 305 912 800 796
900 368 1012 903 898
1000 432 1124 1055 1050
1200 524 1340 1200 1400
