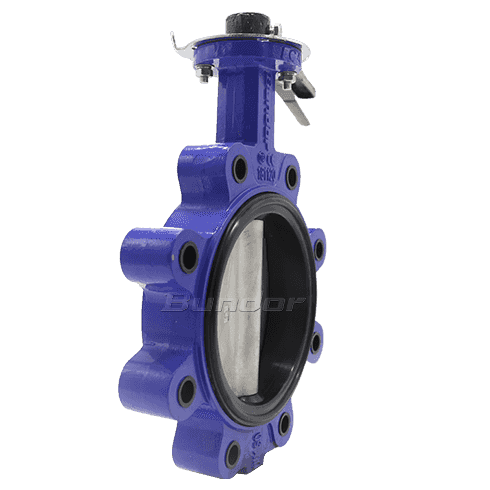

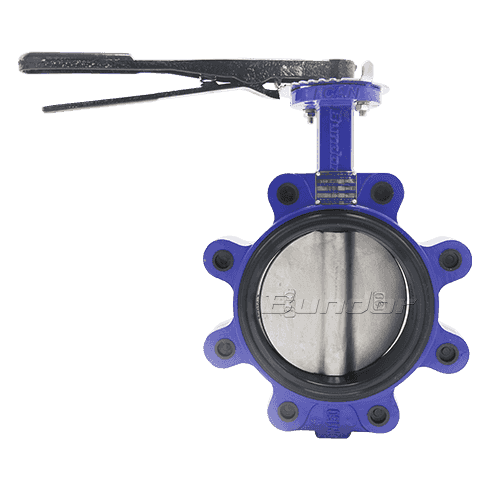

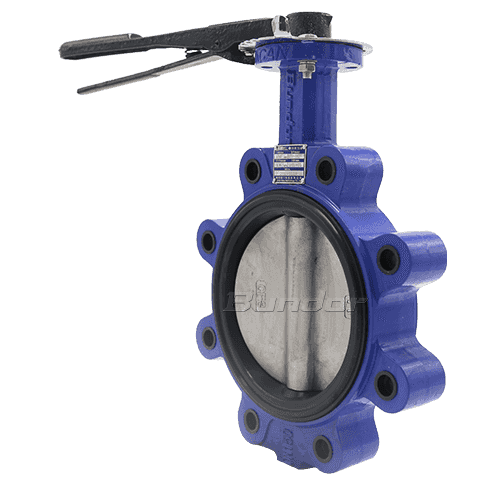

Lug - Válvula Mariposa de Asiento Reemplzable

Límite Tamaño: 2"-8"(DN50-DN300)

Presión: PN10,PN16,Class150

Cuerpo: Hierro Dúctil

Asiento: EPDM/NBR

Disco: DI,SS304,SS316

Vástago: 420,SS304,SS316

INTRODUCCIÓN

VENTAJAS

  • Productos de patentes Bundor, certificación de patentes

    Las bridas laterales del producto cumplen con los estándares nacionales, alemanes, rusos, estadounidenses, británicos y japoneses y otros estándares nacionales e internacionales para presiones múltiples, conexión fácil y amplia adaptabilidad, lo que puede

  • Respaldo suave con asiento lateral ancho

    El asiento de la válvula del lado ancho del respaldo suave, es ventajoso para la instalación de la válvula, en la tubería y la superficie de contacto del reborde de la brida es amplia, el rendimiento de sellado es confiable. La vida es más larga que una e

  • Cuerpo de válvula con polvo Akzu Interpon600

    Se adoptó el polvo Aksu Interpon600 y se adoptó el método de rejilla de adhesión para pasar la prueba en grado 0-1. La resistencia al impacto fue de 50 kg.

  • Los orificios de los pernos de la brida del lado del cuerpo facilitan la conexión y el sellado del extremo de la válvula

    El procesamiento del orificio del perno de la brida del lado del cuerpo, el uso de equipos especiales, la perforación, el roscado al mismo tiempo, aseguran la posición del orificio del perno y el grado vertical, propicio para la conexión del extremo de la

  • Diseño razonable y operación conveniente.

    La plataforma de la brida superior está más alta desde el centro del cuerpo de la válvula, lo que hace que la temperatura media no sea fácil de transferir al dispositivo de accionamiento, lo cual es conveniente para la operación. La distancia entre el cue

  • Garantía de Bundor

    En cuanto a los productos de Bundor, están asegurados por la compañía de seguros Pacific con una calidad de 10 millones de yuanes, y la garantía dura 2 años. Si se dañan dentro de dos años, serán compensados por el problema de calidad del producto sin nin

CARACTÉRISTICA


Medio aplicable: agua y líquido neutro

Temperatura adecuada: -20 ~ 120 ℃

Campo de aplicación: suministro y drenaje de agua, tratamiento de agua, proyectos de conservación de agua, etc.

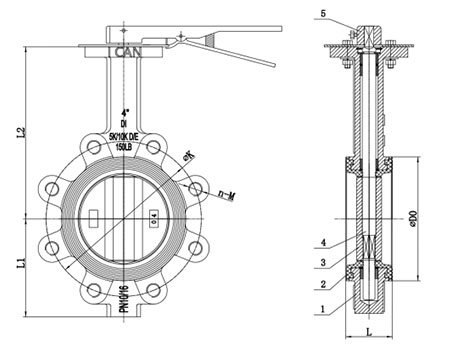

PARÁMETROS

Partes 1   2   3   4   5
Nombre Cuerpo   Asiento   Disco   Vastago   Palanca
Material DI   EPDM   SS304   420   DI
Medida   L L1 L2 ΦD0 Class150   PN 16   PN 10
DN NPS(inch)         ΦK n-M ΦK n-M ΦK n-M
50 2" 43 79 161 86 120.7 4-5/8" 125 4-M16 125 4-M16
65 2 1/2" 46 82 175 101 139.7 4-5/8" 145 4-M16 145 4-M16
80 3" 46 95 181 121 160 8-M16 160 8-M16
100 4" 52 114 200 144 190.5 4-5/8" 180 8-M16 180 8-M16
125 5" 56 125 193 171 215.9 8-3/4" 210 8-M16 210 8-M16
150 6" 56 139 209 200 241.3 8-3/4" 240 8-M20 240 8-M20
