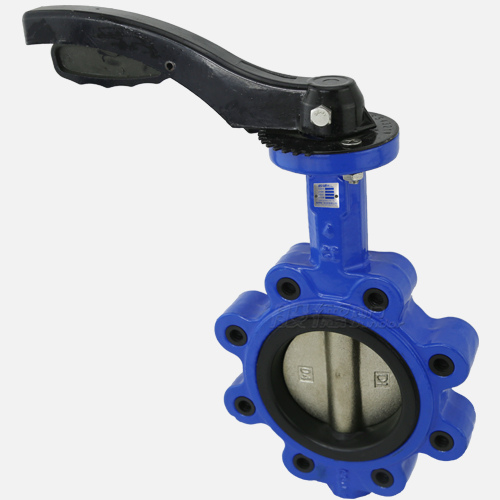

Lug-Válvula de mariposa de palanca aluminio

Límite Tamaño: DN50~DN250

Presión: PN16

Cuerpo: Hierro Dúctil

Asiento: EPDM

Disco: Hierro Dúctil

Vástago: 410

En Línea Correo
INTRODUCCIÓN

VENTAJAS

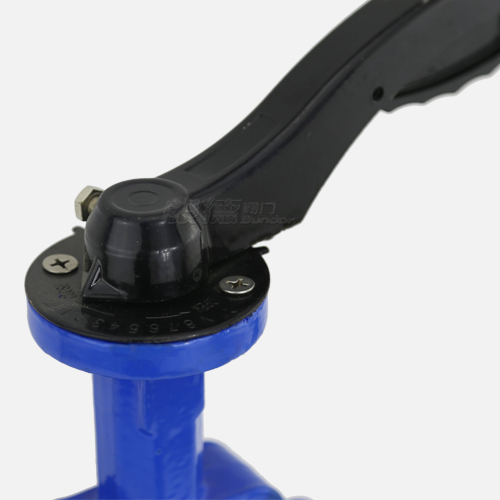

  • Palanca de aluminio espesamiento

    La palanca se ingenia por la de espesamiento,ambos hermosos y duraderos

  • Estructura de conexión de placa sin clavijas

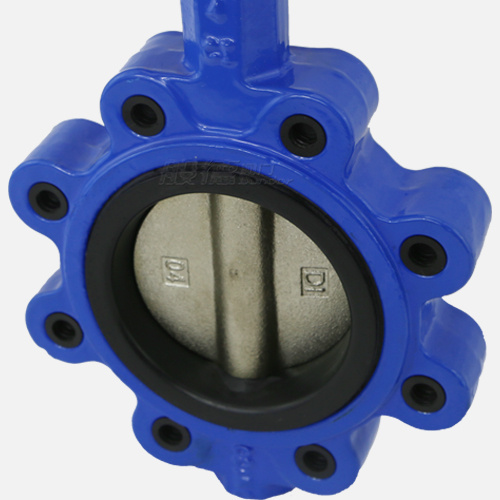

    El disco y el vástago de la válvula no tienen clavijas,Se pueden evitar por completo las fugas y la corrosión debidas a la colocación de tacos.

  • letrero de acero inoxidable 304

  • Cuerpo sólido de hierro dúctil

    El cuerpo de la válvula está hecho de material de hierro dúctil, la tasa de esferoidización es superior al grado 3, las propiedades mecánicas cumplen completamente con el estándar, la resistencia a la tracción es de 450Mpa, la tasa de elongación es superi

  • El cuerpo de la válvula se rocía con polvo de resina epoxi de Aksu.

    El cuerpo de la válvula se rocía con polvo de resina epoxi de Aksu.Se puede utilizar en interiores o exteriores.

  • Trazabilidad del producto

    Cada producto tiene un número de identificación único

  • Asiento de caucho muy elástico

    El caucho del asiento de la válvula utiliza caucho EPDM estándar, lo que hace que la resistencia y la fuerza de tracción de la válvula de mariposa sean súper estables y confiables, y no hay fugas por más de 10,000 veces de apertura y cierre.

  • Película termorretráctil POF empaquetada individualmente

  • Informe de prueba de presión disponible

CARACTÉRISTICA

Válvula de mariposa de palanca aluminio es un producto de Bundor,la material de palanca es aluminio, para usar con válvulas de cierre
Adecuado para suministro y drenaje de agua, generación de energía, ingeniería química y otros proyectos

La válvula de mariposa es pequeña, ligera y de estructura sencilla.
Semieje doble sin placa de pasadores,más fácil de desmontar
Temperatura aplicable -20~120℃

PARÁMETROS

Parte de opcional 1 2 3 4 5
Cuerpo Asiento Disco Vástago Actuador
CI/DI/WCB/CF3/ CF3M/CF8/ CF8M NBR/EPDM/PTFE/SI DI/WCB/CF3/ CF3M/CF8/CF8M/ C954 45/410/ 2Cr13/Cr13/304/316 palanca/turbina/electico/neumático

Información de parte principial

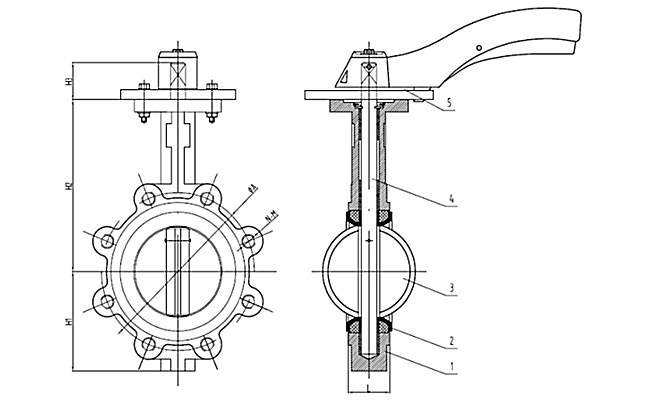

Nombre 1-Cuerpo 2-Asiento 3-Disco 4-Vástago 5-Palanca aluminio
Material Hierro dúctil EPDM Hierro dúctil 410 conjunto

Informació tamaño
Informacion nominal Infomación forma Longitud de estructura PN16 Class150
DN NPS（pulgada） H1 H2 H3 L ΦA N-M ΦA N-M
DN50 2" 80 169 32 43 125 4-M16 120.7 4-5/8"
DN65 2.5" 89 176 32 46 145 4-M16 139.7 4-5/8"
DN80 3" 95 183 32 46 160 8-M16 152.4 4-5/8"
DN100 4"

 		 114 201 32 52 180 8-M16 190.5 8-5/8"
DN125 5" 127 214 32 56 210 8-M16 215.9 8-3/4"
DN150 6" 139 229 32 56 240 8-M20 241.3 8-3/4"
DN200 8" 175 257 45 60 295 12-M20 298.5 8-3/4"
DN250 10" 203 280 45 68 355 12-M24 362 12-7/8"
