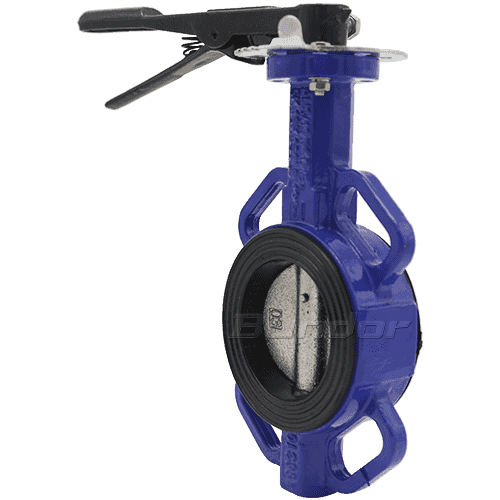

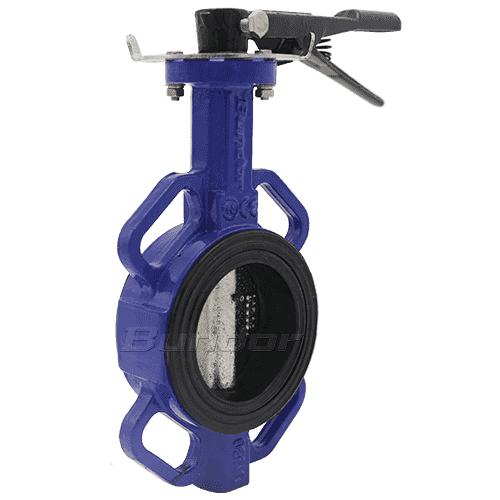

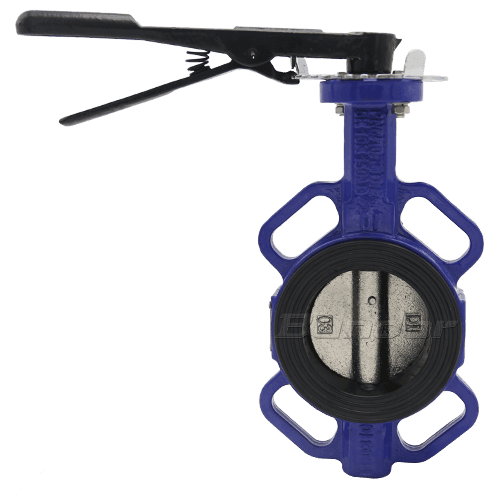

Válvula Mariposa tipo Wafer con Palanca

Límite Tamaño: DN50~DN200

Presión: PN10,PN16,Class150

Cuerpo: Hierro Dúctil/Hierro fundido

Asiento: EPDM

Disco: Hierro Dúctil

Vástago: 45/306

INTRODUCCIÓN

VENTAJAS

  • Productos patentados de Bundor

    Los productos patentados de Bundor se ajustan a la variedad de estándares nacionales y extranjeros de presiones múltiples, fácil de conecxión , amplia adaptabilidad.

  • El grosor de pared del cuerpo de la válvula alcanza estándar

    El grosor de pared del cuerpo de la válvula cumple con los requisitos de GB 26640, el grosor es el estándar y la resistencia a la presión está garantizada.

  • La tasa de esferoidización es superior al grado 3

    El rendimiento mecánico del cuerpo de la válvula es más fuerte, la resistencia a la tracción 450Mpa, la tasa de extensión es más del 10%, la presión de trabajo aplicable es más alta.

  • Buen sellado y larga vida útil del asiento de la válvula.

    El asiento de válvula utiliza la materia prima de caucho de importación, contiene la cantidad de pegamento 50% superior, el sello de la válvula es confiable, la vida útil es larga.

  • Asiento de la ancha

    El asiento de la válvula es de lado ancho, el ancho de la superficie de sellado es ancho y el ancho cumple con los requisitos de ancho de la superficie de sellado de la brida correspondiente, y el sellado es más confiable.

  • Cuerpo de válvula con polvo Aksu Interpon 600

    Se adoptó el polvo Aksu Interpon 600, y se adoptó el método de rejilla de adhesión para pasar la prueba en el grado 0-1. La resistencia al impacto fue de 50 kg.

CARACTÉRISTICA


Medio aplicable: agua y líquido neutro

Temperatura adecuada: - 20 ~ 120 ℃

Campo de aplicación: construcción municipal, proyectos de conservación de agua, suministro y drenaje de agua, tratamiento de aguas, etc.

PARÁMETROS

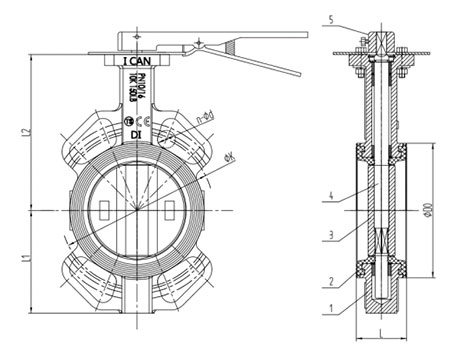

Partes 1   2     3     4     5
Nombre Cuerpo   Aciento     Disco     Vastago     Palanca
Material CI   EPDM     SS304     420     DI
Medida   L L1 L2 ΦD0 PN 10   PN 16   Class150   JIS 10K
DN NPS(inch)         ΦK n-Φd ΦK n-Φd ΦK n-Φd ΦK n-Φd
50 2" 43 75 129 86 125 4-Φ18 125 4-Φ18 120.7 4-Φ19 120 4-Φ19
65 2 1/2" 46 82 136 101 145 4-Φ18 145 4-Φ18 139.7 4-Φ19 140 4-Φ19
80 3" 46 99 153 121 160 8-Φ18 160 8-Φ18 152.4 4-Φ19 150 8-Φ19
100 4" 52 110 167 144 180 8-Φ18 180 8-Φ18 190.5 8-Φ19 175 8-Φ19
125 5" 56 125 193 171 210 8-Φ18 210 8-Φ18 215.9 8-Φ22.4 210 8-Φ23
150 6" 56 145 209 200 240 8-Φ22 240 8-Φ22 241.3 8-Φ22.4 240 8-Φ23
