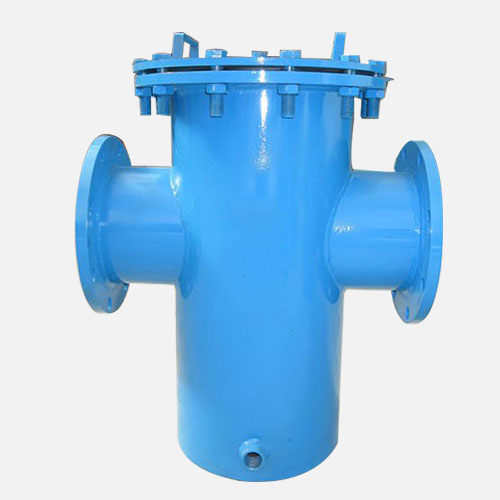

Filtro de cesta

Límite Tamaño: DN15~DN400

Presión: PN16

Cuerpo: acero carbón/acero inoxidable

En Línea Correo
INTRODUCCIÓN

VENTAJAS

  • Cuerpo es acero carbón

    El cuerpo utiliza acero carbón de buena calidad， Estándares de rendimiento de composición de materiales

  • Red del filtro es acero inoxidable

    Red del filtro usa material SS304,Resistente a la corrosión y duradero.

  • Las soldaduras son firmes.

    La soldadura adopta la soldadura automática de robot para formar al mismo tiempo, y la costura de soldadura es plana y firme

  • El malla de filtros se puede personalizar.

    El malla de filtros se puede personalizar según los reguisitos de cliente

  • Función de juntas bueno

    Utiliza las juntas de grafito flexible,resistencia alta temperatura,y función de sellado bueno.

  • Test presión antes de salir a fabrica

    Cada producto se prueba de acuerdo con los estándares nacionales antes de salir de fábrica.

CARACTÉRISTICA

Filtro cesta compuesto de tuberia,tuberia principial,red de cesta,brida,tapa de brida y los cierres.Cuando el medio pasa la tuberia entra en el red de cesta,las partículas de impurezas sólidas están bloqueadas en la cesta del filtro, y el fluido limpio pasa a través de la cesta del filtro y se descarga por la salida del filtro.Cuando nesecita limpiar,abre los pernos de tuberia principial abajo,descarga el flujo,desmonta tapa de brida,reinstalar después de limpiar.Poreso,es fácil que usar y mantener .
Temperatura aplicable：0~300℃
Medio alicable: agua ,petróleo,vápor, etc.
Campo de aplicación：suministro de agua, petroquímico,medico,amigable con el medio ambiente

PARÁMETROS

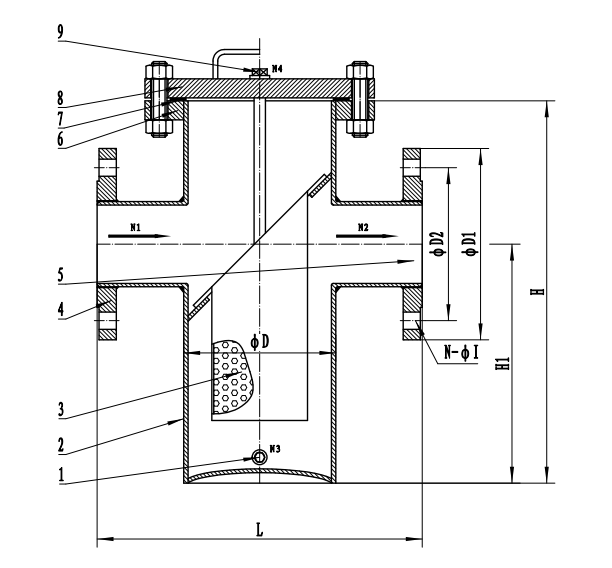

Informaciónes de los partes principiales
Nombre 1-Salida de aguas residuales 2-Cuerpo 3-Red 7-Junta
Material Q235 Q235 304 Grafito flexible

Informaciónes de tamaño
DN NPS L H H1 ΦD ΦD1 ΦD2 n-ΦI
15 1/2'' 180 260 160 76 95 65 4-14
20 3/4'' 180 260 160 76 105 75 4-14
25 1'' 180 260 160 76 115 85 4-14
32 1  1/4'' 200 270 160 76 140 100 4-18
40 1  1/2'' 260 300 170 108 150 110 4-18
50 2'' 260 300 170 108 165 125 4-18
65 2  1/2'' 330 360 240 133 185 145 8-18
80 3'' 340 400 250 159 200 160 8-18
100 4'' 400 470 300 219 220 180 8-18
125 5'' 480 550 360 273 250 210 8-18
150 6'' 500 630 420 273 285 240 8-22
200 8'' 560 780 530 325 340 295 12-22
250 10'' 660 930 640 426 405 355 12-26
300 12'' 750 1200 840 457 460 410 12-26
350 14'' 810 1370 920 508 520 470 16-26
400 16'' 900 1500 950 559 580 525 16-30
