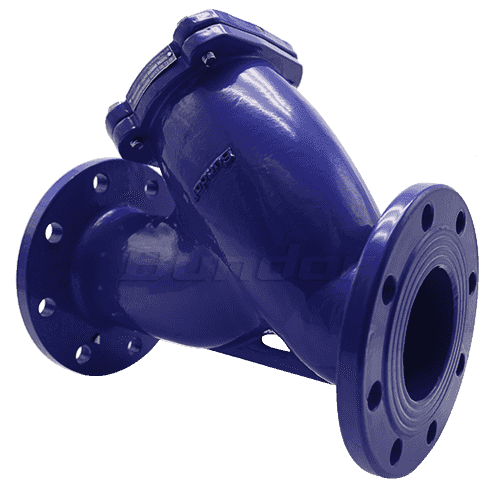

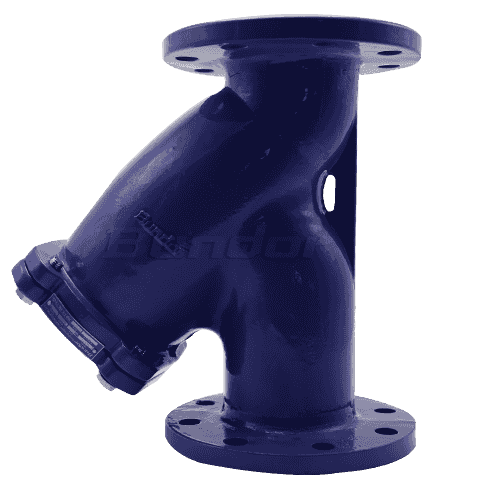

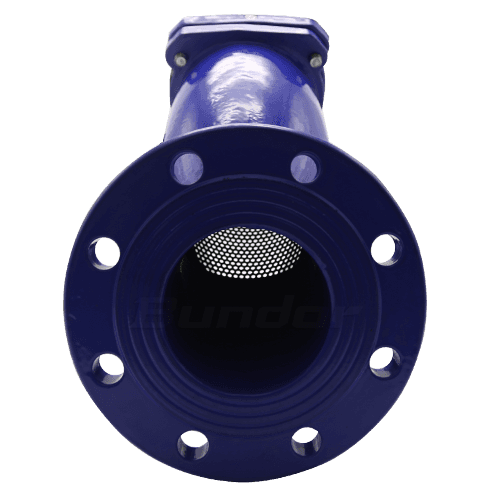

DIN Filtro en Y

Límite Tamaño: 1/2-18"(DN15~DN450)

Presión: PN10, PN16

Cuerpo: Hierro Fundido,Hierro Dúctil

Disco: SS304

INTRODUCCIÓN

VENTAJAS

  • Material de cuerpo

    Material de cuerpo de hierro dúctil, no se puede romper por transferencia e instalación.

  • Diseño

    Diseño 3.Streamline para baja caída de presión.

  • Revestimiento

    Revestimiento epoxi, evita la corrosión y la oxidación.

  • Toque de presión

    Hay un toque de presión en el capó, puede instalar un dispositivo de medición de presión para probar la presión de la tubería.

  • El tapón de drenaje

    El tapón de drenaje se puede cambiar a válvula de bola de acuerdo con la solicitud del cliente. La válvula de bola se puede conectar con el tubo de drenaje. No es necesario ensamblar el bonete cuando se drena la contaminación con presión.

  • Soporte

    Puede suministrar un filtro de precisión diferente según la solicitud del cliente diferente, limpiar fácilmente.

  • La dimensión

    La dimensión de la entrada de la cavidad interna es 1.2-1.3 veces mayor que el tamaño, la longitud de la pantalla es 1.5 veces mayor que la normal, mejora el flujo, ciclo de limpieza extendido.

  • Soporte y Servicio

    Desde su fundación en 1994, producción propia, ventas, diseño, posventa, somos su fuerte apoyo en la venta y el uso.

CARACTÉRISTICA

DIN PN16 Y Filtro
Límite Dimensión : DN15~DN450
Presión: PN10, PN16
Cuerpo: hierro ductil, hierro fundido
Sello: SS304
Conectar:brida

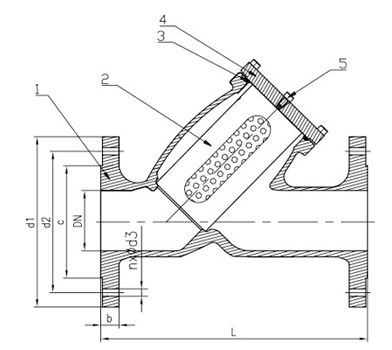

PARÁMETROS


Tamaño DN D D1 D2 L b f Z-d H
1/2" Φ15 Φ95 Φ65 Φ46 130 14 2 4-Φ14 93
3/4" Φ20 Φ105 Φ75 Φ56 150 16 2 4-Φ14 103
1" Φ25 Φ115 Φ85 Φ65 160 16 3 4-Φ14 114
1 1/4" Φ32 Φ140 Φ100 Φ76 180 18 3 4-Φ19 132
1 1/2" Φ40 Φ150 Φ110 Φ84 200 18 3 4-Φ19 152
2" Φ50 Φ165 Φ125 Φ99 230 20 3 4-Φ19 154
2 1/2" Φ65 Φ185 Φ145 Φ118 290 20 3 4-Φ19 173
3" Φ80 Φ200 Φ160 Φ132 310 22 3 8-Φ19 195
4" Φ100 Φ220 Φ180 Φ156 350 24 3 8-Φ19 225
5" Φ125 Φ250 Φ210 Φ184 400 26 3 8-Φ19 268
6" Φ150 Φ285 Φ240 Φ211 480 26 3 8-Φ23 328
8" Φ200 Φ340 Φ295 Φ266 600 30 3 12-Φ23 425
10" Φ250 Φ405 Φ355 Φ319 730 32 3 12-Φ28 497
12" Φ300 Φ460 Φ410 Φ370 850 32 4 12-Φ28 564
14" Φ350 Φ520 Φ470 Φ429 980 36 4 16-Φ28 636
16" Φ400 Φ580 Φ525 Φ480 1100 38 4 16-Φ31 719
18" Φ450 Φ640 Φ585 Φ548 1200 40 4 20-Φ31 800
