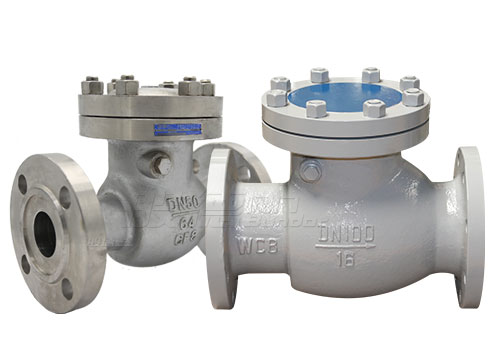

Válvulas de retencion tipo swing tambien se llama válvulas de retención (caudal),válvulas automáticas para evitar el reflujo de medios en tuberías de flujo unidireccional,Basándose en la presión del flujo medio de la tubería para abrir o cerrar la válvula en sí, se puede dividir en simple, doble y multi-flap tipo tres, pertenecen a una de las válvulas más comúnmente utilizados. Swing válvula de retención es generalmente aplicable al medio fluido en la tubería limpia, no es adecuado para la viscosidad o partículas sólidas que contienen las condiciones, de lo contrario dará lugar a la válvula de retención no es sensible a abrir, no puede lograr un sello completo, la comprobación de fluido no es lo suficientemente fiable. Las válvulas de retención basculantes permiten que el medio fluya en una sola dirección, impidiendo eficazmente que el medio fluya hacia atrás para evitar que se produzcan accidentes.



La aleta de la válvula de cheque del oscilación es disco-formada, movimiento rotatorio alrededor del eje del canal del asiento de válvula, porque el canal de válvula en una línea aerodinámica, resistencia de flujo que la válvula de cheque de la elevación es pequeña, conveniente para la tarifa de flujo baja y el flujo no cambia a menudo las ocasiones del diámetro grande, pero no para pulsar el flujo, su funcionamiento del lacre no es tan bueno como tipo de la elevación.

Ventajas y desventajas de las válvulas antirretorno de charnela

Las válvulas de retención oscilantes tienen una aleta que está conectada a un balancín y puede girar alrededor de un pasador en ángulo. Cuando el fluido de la tubería fluye en la dirección especificada (de izquierda a derecha), la presión de entrada de la clapeta de la válvula es mayor que la presión de salida, momento en el que la clapeta de la válvula es empujada fuera del asiento y gira alrededor del pasador en una posición determinada, dejando la válvula en estado abierto. Cuando la diferencia de presión entre los dos lados de la trampilla de la válvula disminuye hasta un cierto punto, la trampilla de la válvula cae y vuelve al estado cerrado. Cuando el fluido fluye de derecha a izquierda, es decir, reflujo inverso, la presión en el lado derecho de la válvula es mayor que la presión en el lado izquierdo, la diferencia de presión entre los dos lados de la válvula será presionada contra el asiento de la válvula, el fluido no puede pasar, entonces el medio no puede refluir. Y cuanto mayor sea la presión del fluido, más ajustada será la superficie de sellado y mejor será el efecto de sellado.

La posición de instalación de la válvula de retención oscilante no está restringida, puede instalarse horizontalmente en la tubería o en una tubería vertical o inclinada, pero si se instala en una tubería vertical, la dirección de flujo del medio debe ser de abajo hacia arriba.

La desventaja de las válvulas antirretorno de vaivén es que no sellan tan bien como las válvulas antirretorno de elevación.
