Mango de la válvula de mariposa, como su nombre indica es la necesidad de operación manual, desencadenar el mango giratorio para lograr la apertura de la válvula y el cierre de la válvula de mariposa, el mango es la válvula de mariposa tipos en la estructura del tipo más simple de la válvula. Este artículo Válvula Bundor le presenta brevemente el uso de la válvula de mariposa con maneta.

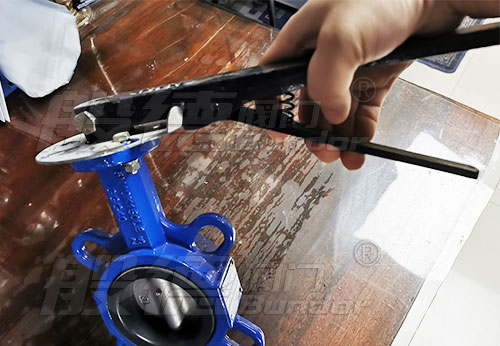

Como se muestra en la figura anterior, para abrir y cerrar la válvula de mariposa de la manija, tenemos que usar nuestras manos para tirar de la manija, de modo que el mango en el disco gira en sentido horario o antihorario (en sentido horario está cerrado, en sentido antihorario está abierto), el ángulo de rotación es de 90 °. Mango de movimiento, conducir el eje de la válvula, el eje de la válvula y conducir la placa de la válvula, con el mango junto con el movimiento, a fin de lograr el mango de la válvula de mariposa abierta y cerrada, el mismo ángulo de rotación de 90.

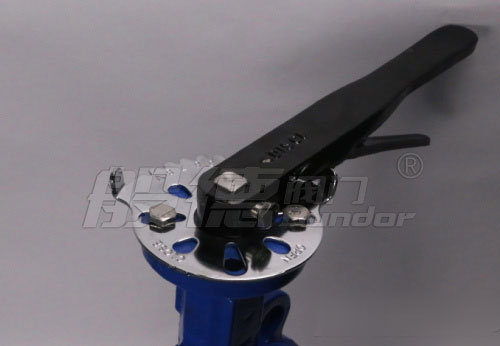

Hay un engranaje directamente entre la manivela y el cuerpo de la válvula, cuando la manivela se dispara hasta el final de ambos lados, la válvula de mariposa está en el estado totalmente abierto o totalmente cerrado, en este momento la válvula de mariposa se utiliza para el corte. La válvula de mariposa se utiliza para regular el caudal cuando el gatillo de la manivela se detiene en algún punto por encima de los engranajes.



Una vez instalada la válvula de mariposa con maneta en la tubería, ¿cómo puede saber si la válvula de mariposa está abierta o cerrada?

Compruebe la posición del interruptor de la manivela, la válvula está cerrada cuando la dirección de la manivela es perpendicular a la tubería, y la válvula está abierta cuando la dirección de la manivela es paralela a la tubería.
