Válvula de Bola de Acero Inoxidable-2PC

Límite Tamaño: 1/4~4"DN15-DN100

Presión: 1000PSI/PN16

Cuerpo: SS304, SS316

Asiento: PTFE

Disco: SS304, SS316

INTRODUCCIÓN

VENTAJAS

  • Prueba corporal: 1,5 veces la presión de trabajo con agua. Esta prueba se realiza después del ensamblaje de la válvula y con el disco en la mitad de la posición abierta, se llama prueba de hidro cuerpo.

    Prueba de asiento: 1,1 veces la presión de trabajo con agua.

  • Prueba de funcionamiento / operación: en el momento de la inspección final, cada válvula y su actuador (palanca de control de flujo / engranaje / actuador neumático), realiza una prueba de funcionamiento completa (abrir / cerrar). Esta prueba se realizó s

    Prueba especial: a petición, cualquier otra prueba puede llevarse a cabo de acuerdo con las instrucciones especiales del cliente.

CARACTÉRISTICA



Estándar Aplicable

Diseño de válvula: ASME B16.34, GB / T12237

Prueba de presión: API 598, JB / T9092

Rosca estándar: NPT, BSP

Temperatura aplicable -20~150℃

PARÁMETROS

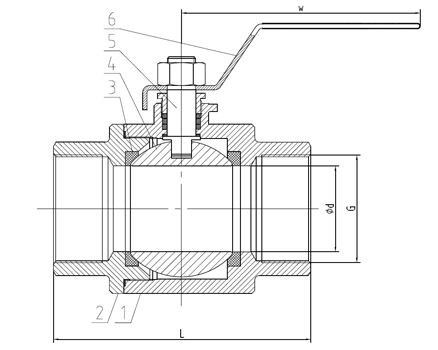

Información parte principial
Nombre 1-Cuerpo 2-Cuña 3-Anillo sellado 4-Bola 5-Vástago 6-Palanca
Material 304 304 PTFE 304 304 201

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4"
DN 8 10 15 20 25 32 40 50 65 80 100
D 12 12 15 20 25 32 38 49 64 78 98
L 52 52 53 64 72 82 91 108 144 170 206
H 50 50 55 62 70 75 90 98 120 140 150
T 94 94 108 115 140 140 165 172 220 220 310
