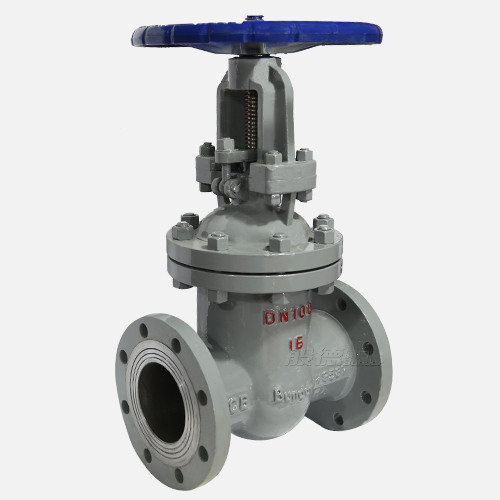

Válvula de compuerta acero fundido

Límite Tamaño: PN25~PN600

Presión: PN16

Cuerpo: WCB

Asiento: acero inoxidable

Disco: WCB+2Cr13

Vástago: 2Cr13

En Línea Correo
INTRODUCCIÓN

VENTAJAS

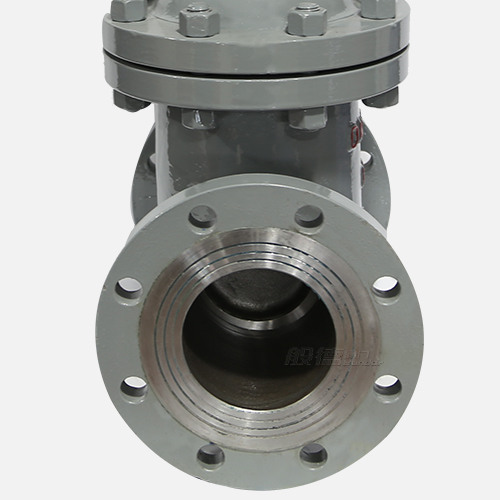

  • Cuerpo de válvula de fundición de precisión, apariencia fina sin tracoma

    El cuerpo de la válvula es todo un cuerpo de válvula de fundición de precisión, el material WCB cumple con el estándar, la apariencia es buena, no hay tracoma y cada lote de fundición tiene una marca de número de horno, lo cual es conveniente para el segu

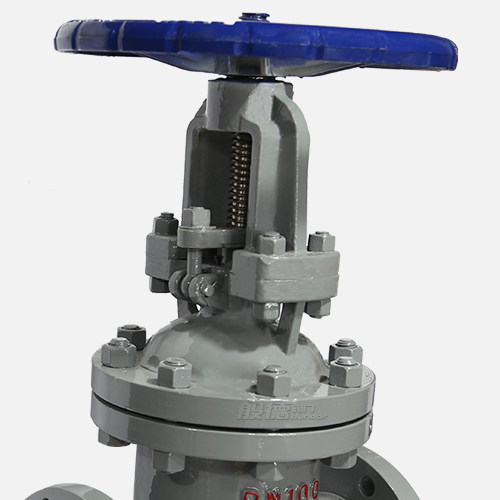

  • Tratamiento de sellado inverso del vástago de la tapa de la válvula,evitar fugas

  • Inspección de calidad capa por capa para garantizar la calidad

    Inspección de calidad en cada eslabón, desde el embalaje del producto en blanco hasta el acabado.

  • Segundo disparo después del procesamiento de la apariencia, más hermoso

    Las partes internas se procesan con torno CNC, y la apariencia se procesa con 2 granallado, y la apariencia es hermosa

  • El vástago de la válvula se procesa mediante fresado de torbellino.

    El vástago de la válvula se procesa mediante fresado en torbellino para evitar la dificultad de cambio causada por la flexión del vástago de la válvula.

  • Alta resistencia al desgaste del asiento de la válvula

    Asiento de válvula serie cr + superficie 507 molibdeno para aumentar la resistencia al desgaste del asiento de válvula

  • Las válvulas se prueban a presión antes de salir de fábrica.

    Cada válvula sale de fábrica y se prueba para la presión de doble capa de la carcasa y el sello de acuerdo con las normas nacionales.

CARACTÉRISTICA

La válvula de compuerta de acero fundido es una válvula de compuerta con acero fundido como cuerpo de válvula

La ventaja del acero fundido es una mayor flexibilidad y variabilidad.mejora la resistencia estructural general y una amplia gama de cambios de peso.

La válvula de compuerta de acero fundido mencionada en la adquisición de la válvula se refiere a la válvula de compuerta de acero al carbono de grado WCB.

Porque en los primeros tiempos, las fundiciones de acero no eran tan ricas como ahora.

Se dice que la válvula de compuerta de acero fundido solo está disponible en material WCB
Durante mucho tiempo, la válvula de compuerta de acero fundido predeterminada es la válvula de compuerta de acero al carbono WCB
La válvula de compuerta de acero al carbono WCB también es una de las estructuras de válvulas más utilizadas con una larga historia
Puede ser ampliamente utilizado en agua del grifo, aguas residuales,edificio petróleo,industria qímica,textil ,electrico,naviero,metalurgia,sistema de energía,utilizado como dispositivo de estrangulamiento en la línea del cuerpo.
Tenperatura aplicable -29～425℃
Medio adecuado: agua,ptróleo,vapor,etc












PARÁMETROS

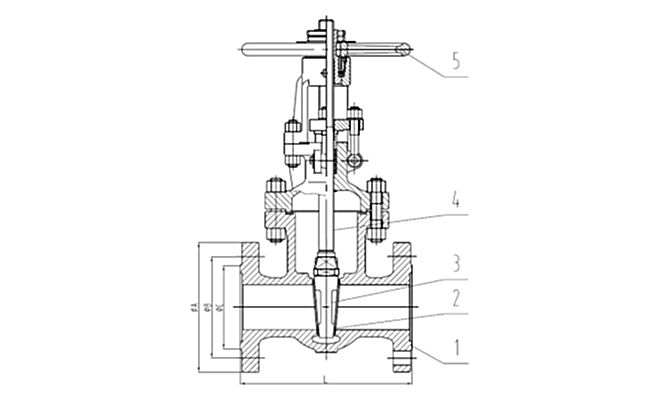

Información de las partes principiales
Nombre 1-Cuerpo 2-Asiento selledo 3-Cuña 4-Vástago 5-Turbina
Material WCB Cr+507molibdeno WCB+2Cr13 2Cr13 DI

Información tamaño
Información nominal PN16 PN25 PN40 PN63
DN NPS（pulgada） L ΦA ΦB ΦC L ΦA ΦB ΦC L ΦA ΦB ΦC L ΦA ΦB ΦC
25 1'' 160 115 85 65 160 115 85 65 160 115 85 65 210 135 100 78
32 1  1/4'' 180 135 100 78 180 135 100 78 180 135 100 78 230 150 110 82
40 1  1/2'' 200 145 110 85 200 145 110 85 200 145 110 85 240 165 125 96
50  2'' 250 160 125 100 250 160 125 100 250 160 125 100 250 175 135 105
65  2  1/2'' 265 180 145 120 265 180 145 120 280 180 145 120 280 200 160 130
80  3'' 280 195 160 135 280 195 160 135 310 195 160 135 310 210 170 140
100  4'' 300 215 180 155 300 230 190 160 350 230 190 160 350 250 200 168
125  5'' 325 245 210 185 325 270 220 188 400 270 220 188 400 296 240 202
150  6'' 350 280 240 210 350 300 250 218 450 300 250 218 450 340 280 240
200  8'' 400 335 295 265 400 360 310 278 550 375 320 282 550 405 345 300
250  10'' 450 405 355 320 450 425 370 332 650 445 385 345 650 470 400 352
300  12'' 500 460 410 375 500 485 430 390 750 510 450 408 750 530 460 412
350 14'' 550 520 470 435 550 550 490 448 850 570 510 465 850 595 525 475
400 16'' 600 580 525 485 600 610 550 505 950 655 585 535 950 970 585 525
450 18'' 650 640 585 545 650 660 600 555 1050 680 610 560 1050 715 630 570
500 20'' 700 705 650 608 700 730 660 610 1150 755 670 612 1150 800 705 640
600 24'' 800 840 770 718 800 840 770 718 1350 890 795 730 1350 930 820 750
