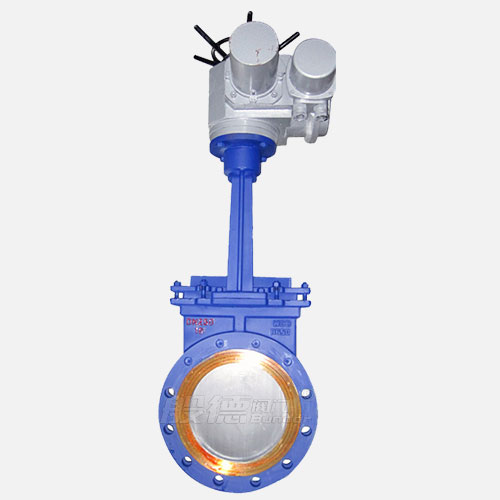

Válvula de compuerta cuchilla eléctrica

Límite Tamaño: DN50-DN300

Presión: PN10

Cuerpo: WCB

Asiento: 304

Disco: 304

Vástago: 2Cr13

En Línea Correo

INTRODUCCIÓN

VENTAJAS

Fundición de precisión del cuerpo de la válvula
El cuerpo de la válvula es todo un cuerpo de válvula de fundición de precisión, tratamiento de granallado secundario, apariencia fina, sin tracoma, cada lote de fundición tiene una marca de número de horno, lo cual es conveniente para el seguimiento de la
El embalaje superior está herméticamente sellado.
El empaque superior está sellado en forma de goma recubierta de PTFE, lo que puede aumentar la elasticidad y reducir las fugas del sello superior.
El cuerpo de la válvula está revestido electrostáticamente con resina epoxi en polvo.
El espesor del rociado alcanza los 250 μm, lo que puede prevenir eficazmente la corrosión y el óxido causados por el contacto entre el cuerpo de la válvula y el medio, y puede usarse en sistemas de alcantarillado.
Esmerilado y pulido de puertas
La compuerta se rectifica 3 veces y se pule 5 veces para garantizar que la compuerta se combine firmemente con el cuerpo de la válvula para garantizar su hermeticidad.
El asiento de la válvula no es fácil de caer
El anillo de sellado en forma de U del asiento de la válvula se agrega con alambre de acero para garantizar la conexión entre el asiento de la válvula y el cuerpo de la válvula, y no es fácil caerse
IP67 Actuador eléctrico
Clase de protección del actuador eléctrico es IP67
El vástago de la válvula no se deforma fácilmente al agregar un cojinete
El vástago de la válvula está equipado con cojinetes y una cubierta antipolvo de seguridad para proteger los cojinetes, reducir la fricción, el vástago de la válvula no se deforma fácilmente y aumenta la vida útil
Detección de doble presión

CARACTÉRISTICA

Válvula de compuerta cuchilla tampien se llama válvula de lodo,pierzas de abierta y cerrada es cuña,

La dirección del movimiento de la compuerta es perpendicular a la dirección del fluido.

El medio se corta con una compuerta con filo de cuchillo que atraviesa los materiales fibrosos,la cuña sube y baja en la ranura guía lateral

 presionado contra el asiento por las orejetas en la parte inferior

Cuando se requiere una estanqueidad media más alta, se puede usar un asiento de válvula con junta tórica para lograr un sellado bidireccional

La válvula de cuchilla tiene menos espacio de instalación,baja presión de trabajo,larga usa,mantenimiento sencillo
Temperatura aplicable：0～80℃
Medio adecuada:jarabe,pulpa,aguas residuales,lodo de carbón,mezcla de agua de escoria

PARÁMETROS

parte opcional	1	2	3	7	11
	Cuerpo	Asiento	Cuña	Vástago	Actuator
	DI/WCB/CF3/ CF3M/CF8/ CF8M	Caucho/Acero inoxidable/Metal/PTFE	WCB/201/CF3/ CF3M/CF8/ CF8M	2Cr13/304	Munual/Turbina/Electrico/neumatic

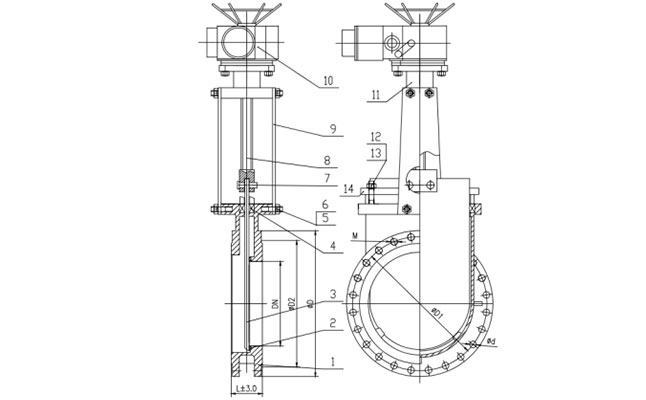

Nombre	1-Cuerpo	2-Asiento	3-Cuna	8-Vástago	10-Actuator
Material	WCB	EPDM	SS304	SS420	Electric

Tamaño			PN10			PN16			150LB
DN	NPS（Pulgada）	L	D1	N-M	Z-φd	D1	N-M	Z-φd	D1	N-UNC	Z-φd
50	2''	48	125	2-M16	2-φ18	125	2-M16	2-φ18	120.7	2-UNC5/8-11	2-φ19
65	2 1/2''	48	145	2-M16	2-φ18	145	2-M16	2-φ18	139.7	2-UNC5/8-11	2-φ19
80	3''	51	160	2-M16	6-φ18	160	2-M16	6-φ18	152.4	2-UNC5/8-11	2-φ19
100	4''	51	180	2-M16	6-φ18	180	2-M16	6-φ18	190.5	2-UNC5/8-11	6-φ19
125	5''	57	210	2-M16	6-φ18	210	2-M16	6-φ18	215.9	2-UNC3/4-10	6-φ22
150	6''	57	240	2-M20	6-φ22	240	2-M20	6-φ22	241.3	2-UNC3/4-10	6-φ22
200	8''	70	295	2-M20	6-φ22	295	4-M20	8-φ22	298.5	2-UNC3/4-10	6-φ22
250	10''	70	350	4-M20	8-φ22	355	4-M24	8-φ26	362	4-UNC7/8-9	8-φ25
300	12''	76	400	4-M20	8-φ22	410	4-M24	8-φ26	431.8	4-UNC7/8-9	8-φ25
