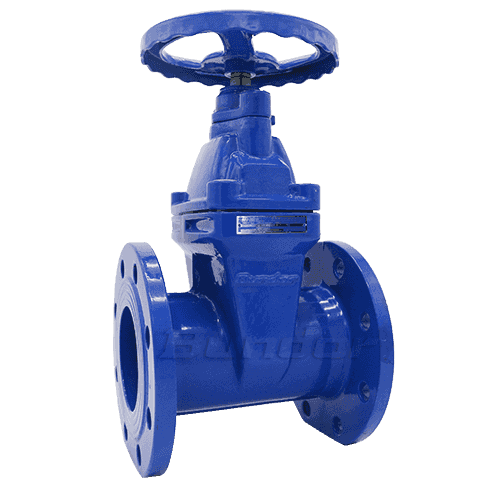

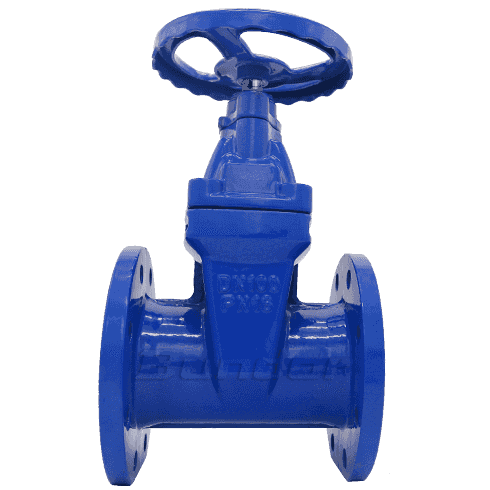

BS5163/GB Non-ring Válvula de Compuerta

Límite Tamaño: 2''-24''(DN50-DN600)

Presión: PN10,PN16

Cuerpo: GGG50/40

Asiento: EPDM

Disco: Ductile Iron+EPDM

Vástago: 2Cr13

En Línea Correo
INTRODUCCIÓN

VENTAJAS

  • Fundición del cuerpo de la válvula

    El cuerpo de la válvula está hecho de fundición de precisión, la geometría precisa hace que el norte del cuerpo de la válvula no necesite ningún acabado, para garantizar la estanqueidad de la válvula.

  • Material de Válvulas

    El cuerpo está hecho de hierro dúctil QT450-10, no debe romperse por transporte, colisión o instalación.

  • El cuerpo de la válvula

    El cuerpo de la válvula adopta un diseño aerodinámico, de modo que el medio se mueve directamente en la cavidad de la válvula, la resistencia al flujo es menor y el área de flujo es mayor.

  • Diseño de Válvula

    La válvula adopta un diseño de sellado bidireccional, y la dirección de instalación y la dirección del flujo medio no están limitadas.

  • Estrucuta de interior y exterior

    El interior y el exterior del recubrimiento electrostático de resina epoxídica en polvo del cuerpo de la válvula, que puede prevenir eficazmente la corrosión y la oxidación causadas por el contacto entre el cuerpo de la válvula y el medio, y puede usarse

  • El disco de la válvula

    El disco de la válvula adopta un revestimiento de goma general de alta calidad, el uso de tecnología avanzada hace que la vulcanización del caucho vulcanizado después de la placa de la válvula garantice una geometría precisa, y la conexión de la puerta

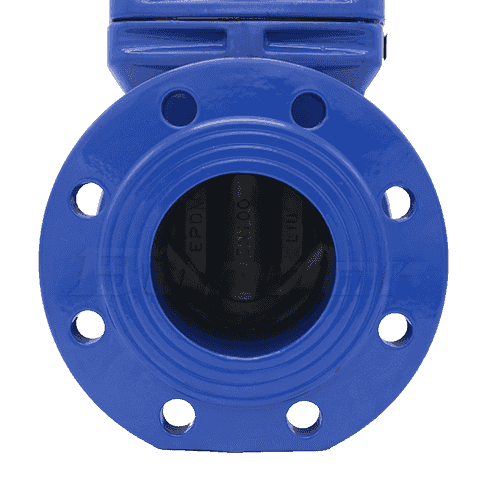

  • La parte inferior del cuerpo de la válvula

    La parte inferior del cuerpo de la válvula no adopta un diseño de ranura, y no causa acumulación de impurezas o suciedad, evitando así de manera efectiva la fuga causada por el rasguño de impurezas del asiento de la válvula.

  • El vástago de la válvula

    El vástago de la válvula está diseñado con tres sellos de anillo "O". La resistencia a la fricción del interruptor se puede reducir, la fuga de agua se reduce considerablemente y el anillo de sellado se puede reemplazar sin cortar el agua.

CARACTÉRISTICA


Introducción del producto

El disco de las válvulas está empaquetado con goma para obtener un excelente efecto de sellado por la deformación elástica de la goma.

Las válvulas de compuerta asentadas elásticas que no se elevan resuelven el problema en las válvulas de compuerta generales, como fugas, oxidación, etc. y ahorran espacio de instalación. Se utiliza ampliamente en la industria del agua del grifo, tratamiento de aguas residuales, construcción de embarques, petróleo, productos químicos, alimentos, farmacia, textiles, energía eléctrica, metalurgia y tuberías de sistemas de energía para ajustar y cerrar fluidos.

Especificaciones

1.diseño de la válvula de compuerta BS5163
2 vástago ascendente / no ascendente
3. cuña encapsulada de goma
4. dirección de cierre en sentido horario

PARÁMETROS

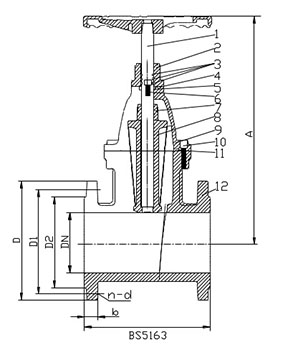

Componentes principales y sus materiales:

Artículo Nombre Material
1 Vástago 2Cr13
2 Boneta Hierro Dúctil
3 "O" Anillo NBR
4 "O" Anillo NBR
5 Junta Torica Iron+ Electroplate
6 Tuerca de Cuerpo Steel 8.8+Wax
7 Vástago Brass
8 Disco Ductile Iron+ EPDM
9 Boneta Ductile Iron
10 Tuerca Steel 8.8+Wax
11 Junta Producción NBR
12 Cuerpo Ductile Iron
13 Volante Ductile Iron

Dimensión & Peso & Precio：

DN L（mm） Dimensión de Brida to BS4504(mm) Peso (KG/PCS)
D D1 D2 f t n-d
1 1.6 1 1.6 1 1.6 1 1.6 NRS RS
MPa MPa MPa MPa MPa MPa MPa MPa
50 178 160 125 99 3 17 4-18 10 11.5
65 190 180 145 118 3 17 4-18 12.5 14
80 203 195 160 132 3 18 8-18 16.5 18.5
100 229 215 180 156 3 19 8-18 20.5 23
125 254 245 210 184 3 20 8-18 27 31
150 267 280 240 211 3 21 8-22 40 44
200 292 335 295 266 3 20 8-22 12-22 60 65
250 330 390 400 350 355 319 3 22 12-22 12-26 95 101
300 356 440 455 400 410 370 4 24.5 12-22 12-26 128 136
350 381 500 510 460 470 429 4 26.5 16-22 16-26 175 185
400 406 560 575 515 525 480 4 28 16-26 16-30 230 245
450 432 615 640 565 585 530 548 4 30 20-26 20-30 330 350
500 457 670 715 620 650 582 609 4 31.5 20-26 20-33 390 425
600 508 780 840 725 770 682 720 5 36 20-30 20-36 580 610
