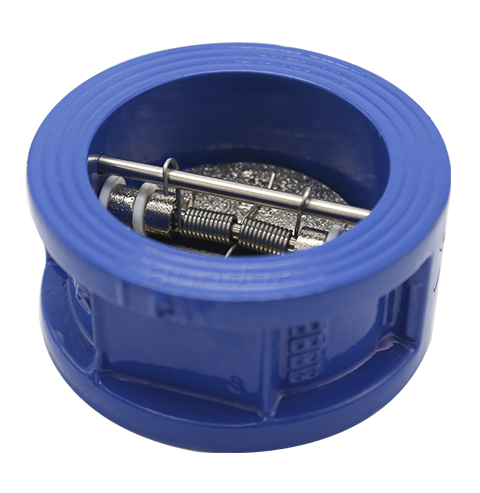

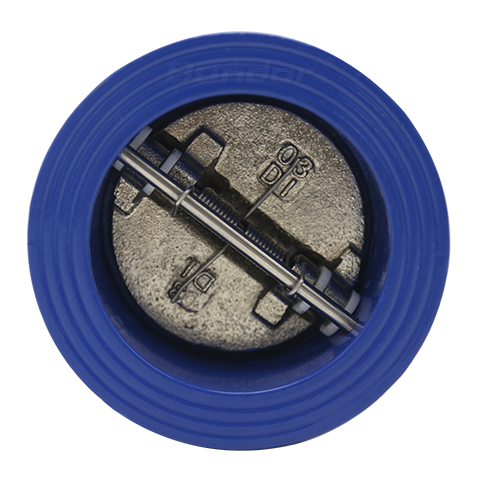

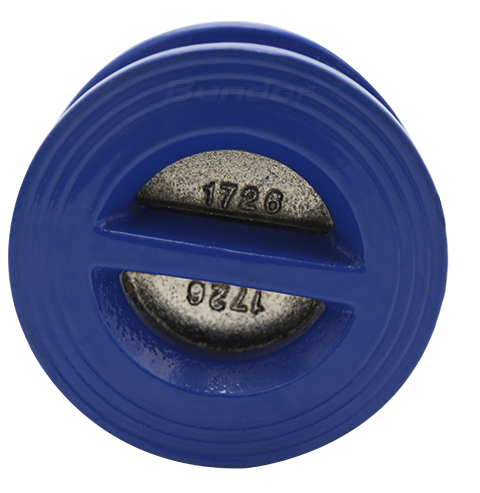

Valvula de Retencion tipo Wafer

Límite Tamaño: 2”-12“(DN50-DN300)

Presión: PN16

Cuerpo: Hierro dúctil

Asiento: NBR, EPDM

Disco: Hierro dúctil

Vástago: SS304

INTRODUCCIÓN

VENTAJAS

  • Material

    El resorte adopta la aleación ni-base x-750, que tiene buena resistencia a la corrosión, resistencia al agua de mar y un par estable, y puede proporcionar material a prueba.

  • Artesanía de Resorte

    El resorte se trata con una solución sólida, con alta resistencia a la tracción de 910MPa, dureza Brinell HB350, alta dureza y buena resistencia a la fatiga. Después del tratamiento térmico, se elimina la tensión de deformación residual, lo que mejora eno

  • Artesanía de Sello

    El caucho se trata con un proceso especial para evitar el envejecimiento del caucho después de la pulverización a alta temperatura y dar un juego completo al rendimiento del caucho.

  • Artesanía de Cuerpo

    El cuerpo de la válvula adopta el proceso de fundición de la línea de producción, con apariencia suave, fundición clara, alta precisión dimensional y tiempo de entrega garantizado.

  • Estándar

    Las propiedades mecánicas del material principal cumplen totalmente con el estándar qt450-10, y la tasa de esferoidización puede alcanzar el nivel 3.

  • Estándar de Diseño

    El diseño de la válvula se ajusta completamente al estándar JB / T8937, con forma de cuerpo grande, peso pesado, espesor de pared estándar y asegurando la presión.

  • Material de Vástago

    El eje de la válvula está hecho de material 304 para evitar el óxido y la corrosión.

  • Presión de Prueba

    La cubierta de sellado de la placa de mariposa y el cuerpo de la válvula se debe rectificar para asegurar su suavidad y suavidad, asegurar el sellado del disco y el cuerpo de la válvula, y la cubierta de sellado de la válvula no debe tener fugas cuando no

CARACTÉRISTICA

Medio aplicable: agua y líquidos no corrosivos
Temperatura adecuada: - 20 ~ 120 ℃
Campo de aplicación: construcción municipal, proyectos de conservación de agua, suministro y drenaje de agua, tratamiento de agua, etc.

PARÁMETROS

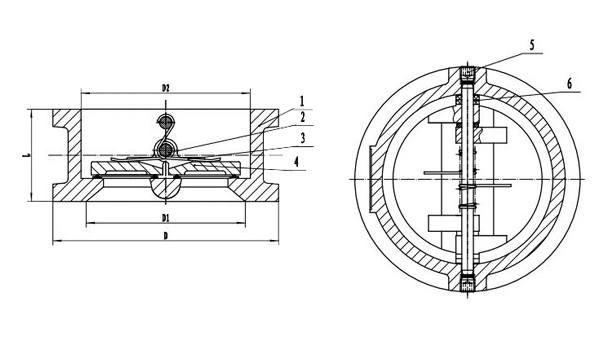

DN NPS(INS) L±1.5 D D1 D2
50 2'' 43 101 58 65
65 2  1/2'' 46 118 75 80
80 3'' 64 132 85 94
100 4'' 64 157 105 117
125 5'' 70 186 125 145
150 6'' 76 213 165 170
200 8'' 89 272 215 224
250 10'' 114 328 260 265
300 12'' 114 378 300 310
