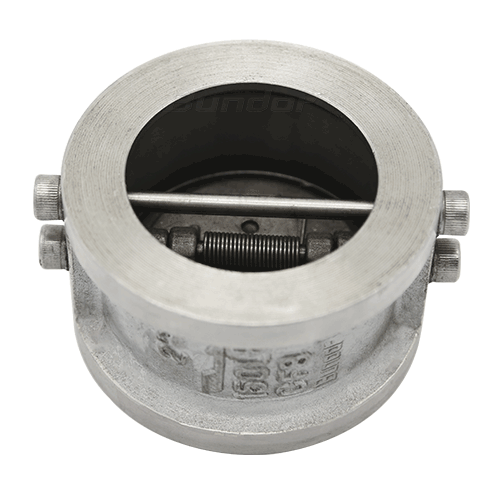

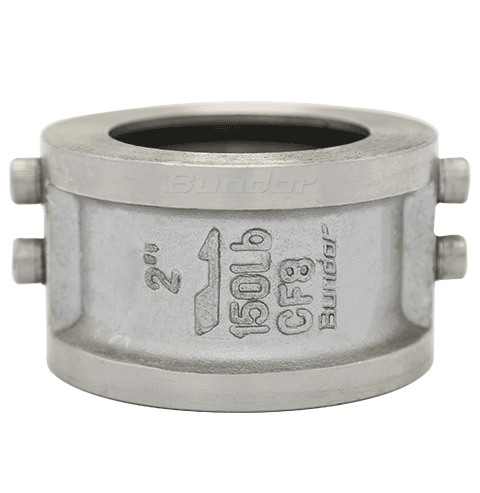

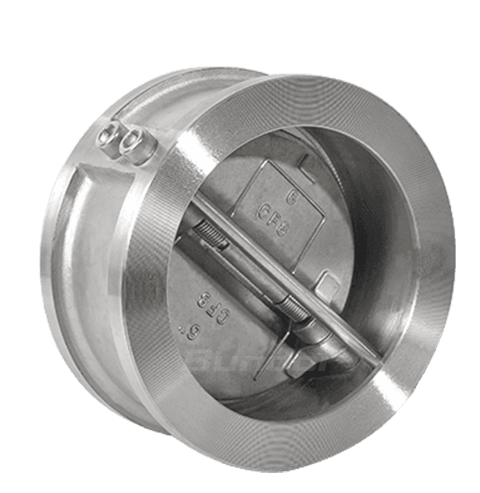

Válvula de Retención de Doble Placa Acero Inoxidable

Límite Tamaño: 2~24"(DN50~DN600)

Presión: PN10, PN16, Class125

Cuerpo: SS304,SS316

Asiento: NBR, EPDM

Disco: CF8,CF8M

Vástago: SS416, SS304, SS316

INTRODUCCIÓN

VENTAJAS

CARACTÉRISTICA

Prueba de válvula de retención de doble placa de acero inoxidable:
Prueba corporal: 1,5 veces la presión de trabajo con agua. Esta prueba se realiza después del ensamblaje de la válvula y, con el disco en la mitad de la posición abierta, se denomina prueba de hidro cuerpo.


Prueba de asiento: 1.1 veces la presión de trabajo con agua.
Prueba de funcionamiento / operación: en el momento de la inspección final, cada válvula y su actuador (palanca de control de flujo / engranaje / actuador neumático), realiza una prueba de funcionamiento completa (abrir / cerrar). Esta prueba se realizó sin presión y a temperatura ambiente. Asegura el correcto funcionamiento del conjunto de válvula / actuador con accesorios como válvula solenoide, interruptores de límite, regulador de filtro de aire, etc.

Prueba especial: a petición, cualquier otra prueba puede llevarse a cabo de acuerdo con las instrucciones especiales del cliente.

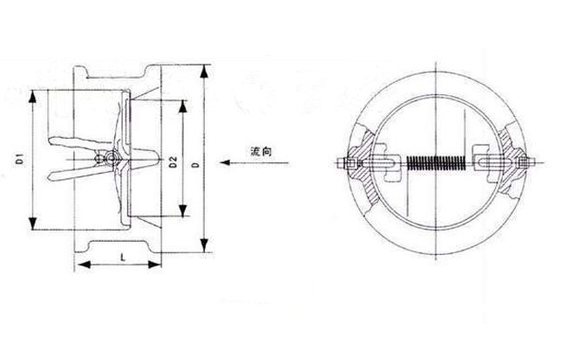

PARÁMETROS


SIZE фA фB H
50 102 65 45
65 120 80 48
80 133 94 65
100 157 117 66
125 188 145 73
150 215 170 80
200 273 224 90
250 330 265 115
300 375 310 116
350 435 360 130
400 450 410 140
