Válvula de Retención tipo Swing

Límite Tamaño: 2”-24”(DN50-DN600)

Presión: PN16, PN25,CL125 ,CL150,CL250

Cuerpo: Hierro Fundido,Hierro Ductil

Disco: Hierro Fundido,Hierro Ductil+Brass/Ductil +NBR

Vástago: Laton,SS

INTRODUCCIÓN

VENTAJAS

  • El pin de disco tiene alta resistencia y resistencia a la abrasión.

    El pin adopta un tratamiento de templado, alta resistencia, resistencia a la abrasión, conexión segura y confiable.

  • El perno tiene una fuerte resistencia a la corrosión.

    El perno está hecho de material 304, que tiene una mayor resistencia a la corrosión.

  • La posición de la etiqueta es humanizada

    La posición de la etiqueta se humaniza y se establece en ambos lados del cuerpo de la válvula para que los usuarios la vean después de la instalación.

  • Película termocontraíble para embalajes independientes.

    La película termoencogible de PE se utiliza para empaquetar la válvula de forma independiente, y el desecante incorporado, para aislar el polvo del aire, evitar la válvula de contaminación húmeda.

  • Cuerpo de válvula spray marca resina epoxi polvo plástico

    Spray del cuerpo de la válvula con polvo de plástico de resina epoxi aksu de marca, puede depositar un espesor más grueso, la adhesión de curado por fusión es más fuerte.

  • Limpieza ultrasónica antes del embalaje.

    Elimine las impurezas en el cuerpo de la válvula, garantice la limpieza de la válvula y evite que la válvula misma contamine la contaminación del agua.

CARACTÉRISTICA

1. El flujo de la válvula es aerodinámico, baja resistencia
2. La parte de apertura-cierre es controlada por el medio mismo para evitar el flujo de retorno.
3. Selle el par de pares de superficie de sellado de asiento de válvula avanzada y razonable con aleación de hierro o soldadura de carburo de Si Tai Li cobalto, desgaste, alta temperatura, resistencia a la corrosión, capacidad antiarañazos, larga vida útil.
4. Los productos se pueden utilizar en una variedad de bridas de tuberías y bridas estándar y tipo de sello de brida, para satisfacer una variedad de necesidades de ingeniería y requisitos del usuario.
5. Variedad del cuerpo de la válvula, la junta se puede basar en las condiciones reales o los requisitos del usuario, la adaptación razonable, se puede aplicar a una variedad de condiciones de presión, temperatura y medio.
6. Las intenciones especializadas de la compañía Bundor desde 1994, cuenta con un equipo profesional de producción, ventas, investigación y posventa, es su fuerte respaldo de ventas y uso.

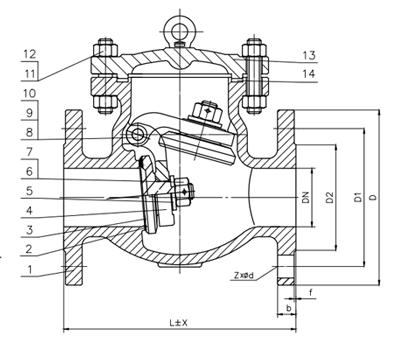

PARÁMETROS

DN D D1 D2 L b Z-d H
∅40 ∅127 ∅98.5 ∅73 165 15 4-∅16 120
∅50 ∅152 ∅120.5 ∅92 203 16 4-∅19 137
∅65 ∅178 ∅139.5 ∅105 216 17.5 4-∅19 147
∅80 ∅191 ∅152.5 ∅127 241 19 4-∅19 159
∅100 ∅229 ∅190.5 ∅157 292 24 8-∅19 180
∅125 ∅254 ∅216 ∅186 330 24 8-∅22 203
∅150 ∅279 ∅241.5 ∅216 356 25.5 8-∅22 223
∅200 ∅343 ∅298.5 ∅270 495 29 8-∅22 258
∅250 ∅406 ∅362 ∅324 622 30 12-∅25 290
∅300 ∅483 ∅432 ∅381 698 32 12-∅25 325
∅350 ∅533 ∅476 ∅413 787 35 12-∅29 361
∅400 ∅597 ∅540 ∅470 914 37 16-∅29 388
