Ubicación de las válvulas en las tuberías de suministro de agua



1. Tubería de suministro de agua de la comunidad residencial de la introducción de la sección de tubería de suministro de agua municipal;

2. Los nodos de la red de tuberías circulares exteriores del distrito residencial se establecerán de acuerdo con los requisitos de separación. Cuando la sección de tubería anular sea demasiado larga, es conveniente establecer válvulas seccionales;

3. El inicio de la tubería de derivación o el inicio de la tubería doméstica desde la tubería principal de suministro de agua del distrito residencial;

4. Tubería de entrada, contador de agua y cada ramal ascendente (parte inferior del tubo ascendente, parte superior e inferior del tubo ascendente de la red de bucle vertical);

5. Subtroncos de redes de tuberías anulares, tuberías de conexión a través de redes de tuberías derivadas;

6, tubería de suministro de agua interior a los hogares, aseos públicos, etc conectado al principio de la tubería de distribución, tubería de distribución de agua rama en el punto de distribución en 3 y más de 3 cuando se establece;

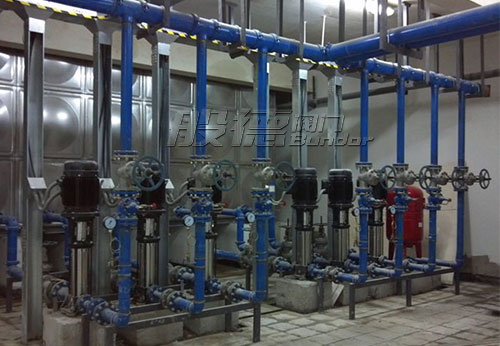

7, tubo de salida de la bomba de agua, bomba de succión de la bomba de agua de riego automático .

8. Tuberías de entrada y salida y tuberías de desagüe del depósito de agua;

9, equipos (como calentadores, torres de refrigeración, etc.) de la tubería de reposición de entrada de agua;

10. Tuberías de agua para aparatos sanitarios (por ejemplo, urinarios, lavabos, duchas, etc.);

11. Determinados accesorios, como válvulas automáticas de escape, válvulas limitadoras de presión, eliminadores de golpes de ariete, manómetros, tapones para aspersores, etc., antes y después de las válvulas reductoras de presión y los desconectores;

12, Red de tuberías de suministro de agua en el lugar más bajo es adecuado para la instalación de la válvula de alivio de agua.

Las válvulas que se suelen utilizar en el sistema de tuberías de suministro de agua son válvulas de compuerta (de botón de alambre, con brida), válvulas de globo (de botón de alambre, con brida), válvulas antirretorno (de botón de alambre, con brida), válvulas de mariposa y otros tipos.



Válvula de compuerta: se puede dividir en varilla abierta, varilla oculta, manual, eléctrica, motorizada y otras formas, la válvula de compuerta tiene una pequeña resistencia al fluido, pequeña fuerza de apertura y cierre, y el medio puede fluir en cualquier dirección y otras ventajas. Sin embargo, la estructura es más compleja, la superficie de sellado de la compuerta es fácil de ser impurezas del agua o partículas frotadas o depositadas en la parte inferior del cuerpo de la válvula, lo que resulta en el cierre de los defectos no son herméticos. Las válvulas de compuerta que se abren con frecuencia a veces pueden tener el plato de la válvula caído, dejando el sistema fuera de control.

Válvula de globo: en comparación con la válvula de compuerta tiene una estructura simple, buen rendimiento de sellado, fácil mantenimiento y otras ventajas, pero la fuerza de apertura y cierre es ligeramente mayor que la válvula de compuerta, la instalación debe tenerse en cuenta que el cuerpo de la válvula está marcada con una flecha (flujo de agua) dirección, no se instalará a la inversa.

Válvula de mariposa: en la tubería de suministro de agua desempeña la función de válvula abierta y cerrada. Tiene una mayor fuerza de apertura y cierre, pero un cuerpo de válvula más pequeño y ligero. Hay muchos tipos de válvulas de mariposa, y según el método de accionamiento, las hay de tipo maneta, de accionamiento por engranaje helicoidal, eléctricas, neumáticas y de otros tipos.

Válvula de retención: también conocida como válvula de retención, es un tipo de válvula que sólo permite el paso del medio en una dirección, por lo que tiene direccionalidad estricta. Se utilizan principalmente para evitar el reflujo de agua en las tuberías. Las válvulas de retención más utilizadas son las de mariposa, las de elevación y las de vaivén.
