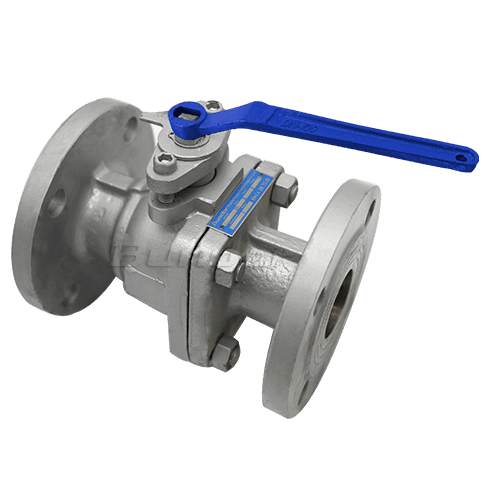

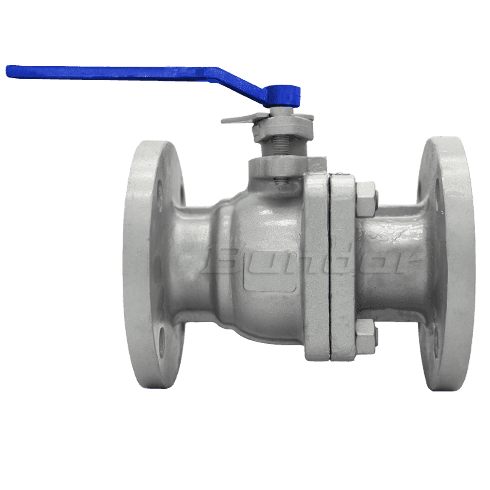

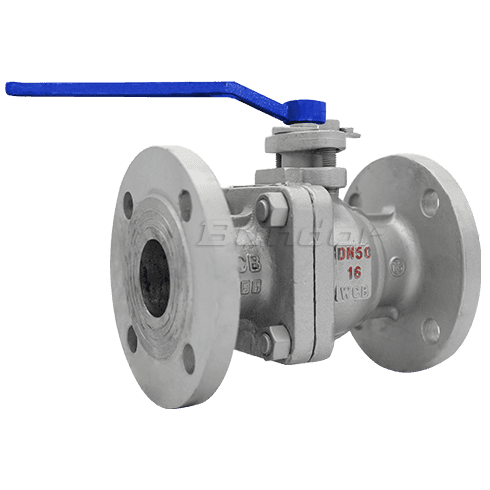

WCB - Válvula de Bola con Brida

Límite Tamaño: 1/2’’-8’’/DN15-DN200

Presión: PN10/PN16/Class150

Cuerpo: WCB

Asiento: PTFE

Disco: 201

Vástago: WCB

INTRODUCCIÓN

VENTAJAS

  • Baja resistencia a fluidos

    La resistencia del fluido es pequeña y el coeficiente de resistencia es igual a la longitud de la tubería.

  • Estructura simple

    Estructura simple, tamaño pequeño, peso ligero.

  • Buen sellado

    Apretado y confiable, el material de sellado de la válvula de bola es ampliamente utilizado en sistemas de plástico, sellado y vacío.

  • Operación conveniente

    Fácil de operación, abrir y cerrar rápidamente, desde la apertura completa hasta el cierre completo, con una rotación de 90 grados, distancia fácil de controlar.

  • Mantenimiento conveniente

    Mantenimiento conveniente, estructura simple de la válvula de bola, el anillo de sellado es generalmente móvil, fácil de quitar y reemplazar.

  • No causa erosión de la superficie de sellado de la válvula.

    La superficie de sellado de la bola y el asiento está aislada de los medios cuando está completamente abierta o cerrada.

  • Aplicación amplia

    Se puede aplicar una amplia gama de aplicaciones, desde pequeños a unos pocos milímetros, hasta varios metros, desde alto vacío hasta alta presión.

CARACTÉRISTICA

Medio aplicable: agua, vapor, aceite.
Temperatura adecuada: por debajo de 200 grados centígrados
Campo de aplicación: construcción municipal, tratamiento de agua, electricidad, petróleo, suministro y drenaje de agua, proyectos de conservación de agua.

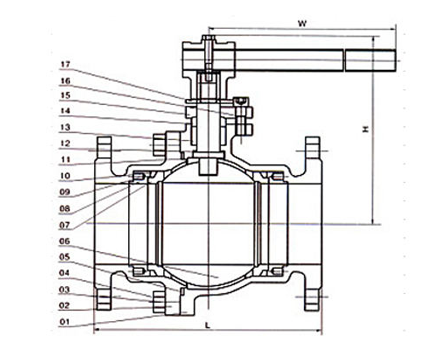

PARÁMETROS

SIZE     PN16     PN25     PN40     PN63
DN NPS L ΦA ΦB ΦC ΦA ΦB ΦC ΦA ΦB ΦC ΦA ΦB ΦC
250 10'' 730 405 355 320 425 370 335 450 385 345 470 400 345
300 12'' 850 460 410 378 485 430 395 515 450 410 530 460 410
350 14'' 980 520 470 438 555 490 450 580 510 465 600 525 465
400 16'' 1100 580 525 490 620 550 505 660 585 535 670 585 535
450 18'' 1200 640 585 550 670 600 555 685 610 560 No such specification
500 20'' 1250 715 650 610 730 660 615 755 670 615
600 24'' 1450 840 770 725 845 770 720 890 795 735
