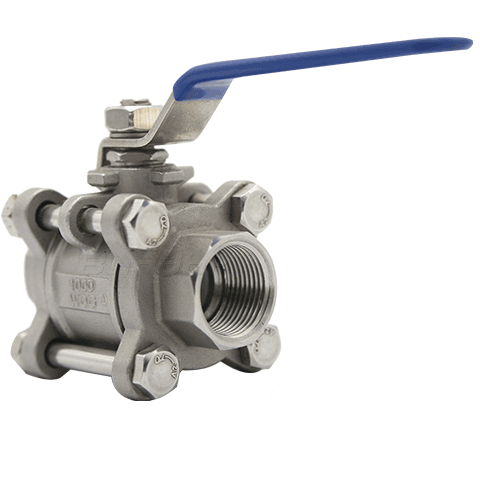

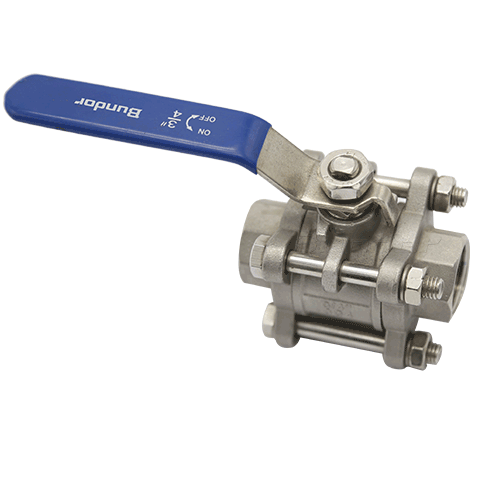

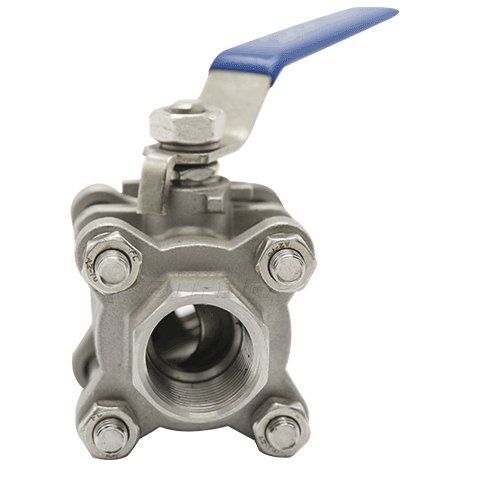

Válvula de Bola de Acero Inoxidable-3PC

Límite Tamaño: 1/4~4"(DN8-DN100)

Presión: 1000PSI

Cuerpo: SS304, SS316

Asiento: PTFE

Disco: SS304, SS316

INTRODUCCIÓN

VENTAJAS

  • Prueba corporal: 1,5 veces la presión de trabajo con agua. Esta prueba se realiza después del ensamblaje de la válvula y con el disco en la mitad de la posición abierta, se llama prueba de hidro cuerpo.

    Prueba de asiento: 1,1 veces la presión de trabajo con agua.

  • Prueba de funcionamiento / operación: en el momento de la inspección final, cada válvula y su actuador (palanca de control de flujo / engranaje / actuador neumático), realiza una prueba de funcionamiento completa (abrir / cerrar). Esta prueba se realizó s

    Prueba especial: a petición, cualquier otra prueba puede llevarse a cabo de acuerdo con las instrucciones especiales del cliente.

CARACTÉRISTICA

Estándar Aplicable

Diseño de válvula: ASME B16.34, GB / T12237

Prueba de presión: API 598, JB / T9092

Rosca estándar: NPT, BSP

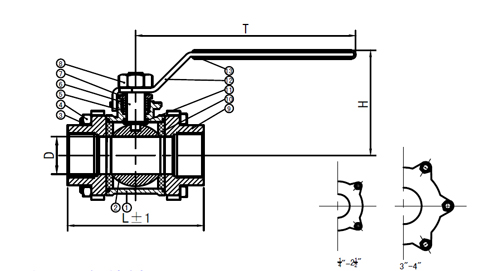

PARÁMETROS

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4"
DN 8 10 15 20 25 32 40 50 65 80 100
D 10.5 10.5 15 20 25 32 38 50 65 80 100
L     64 71 83 98 110 128 169 193 239
H 48 48 60 64 77 78 90 102 128 135 160
T 100 100 100 110 137 158 163 172 210 212 253
