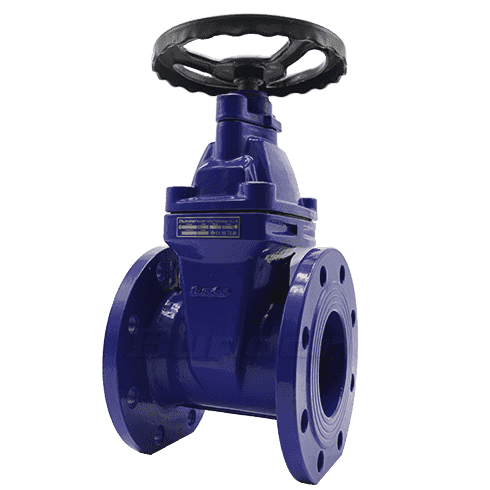

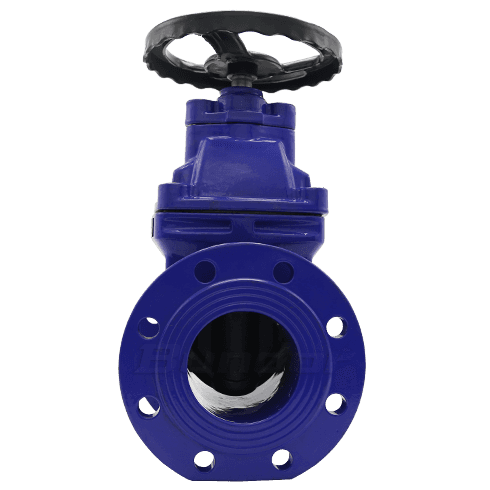

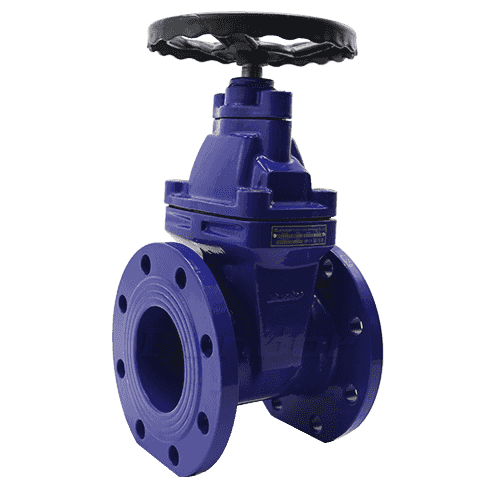

DIN 3352 F4 Válvula de Compuerta de Cierre Elástico

Límite Tamaño: 2''-24''/DN50-DN600

Presión: PN10/PN16

Cuerpo: Hierro Dúctil

Asiento: EPDM

Disco: DI+EPDM

Vástago: 2Cr13

INTRODUCCIÓN

VENTAJAS

  • Productos de válvulas patentados de Bundor

    La brida lateral de la válvula se ajusta a una variedad de estándares nacionales y extranjeros de presiones múltiples, conexión fácil, amplia adaptabilidad.

  • Tasa de esferificación 3, adecuada para presiones de trabajo más altas

    El cuerpo de la válvula es de material qt450-10, las propiedades mecánicas son más fuertes, el mismo espesor de resistencia a la tracción es el doble del cuerpo de hierro.

  • Instalación conveniente de la válvula, superficie de contacto amplia con reborde de brida en la tubería, rendimiento de sellado confiable.

    Cuerpo de válvula sólido, más estable

  • El cuerpo de la válvula es sólido, el mismo peso de calibre es más pesado que otros fabricantes.

    El soporte del eje de la válvula es fuerte, el sellado axial es confiable

  • Válvula cuerpo spray marca resina epoxi polvo plástico

CARACTÉRISTICA

Introducción del producto:
El disco de las válvulas está empaquetado con caucho para obtener un excelente efecto de sellado por la deformación elástica del caucho.
Las válvulas de compuerta asentadas elásticas no ascendentes resuelven el problema en las válvulas de compuerta generales, como fugas, oxidación, etc.
y ahorra espacio de instalación. Se utiliza ampliamente en la industria del agua del grifo, tratamiento de aguas residuales, construcción de embarques,
petróleo, productos químicos, alimentos, farmacia, textiles, energía eléctrica, metalurgia y tuberías del sistema de energía para ajustar y cerrar fluidos.

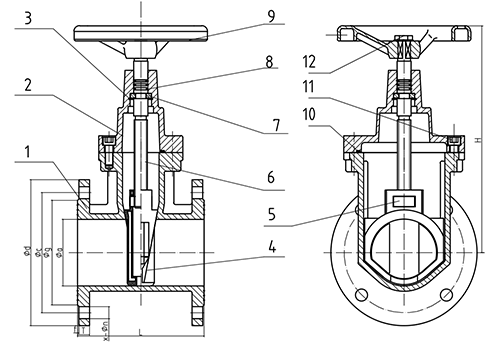

PARÁMETROS

DN L-mm d-mm c-mm x-n T-mm f-mm g-mm Presión de Trabajo
PN10 PN16 PN10 PN16 10kg 16kg
50 150 165 165 125 125 4-ф19 16.5 3 99 PN10/16
65 170 185 185 145 145 4-ф19 17 3 118
80 180 200 200 160 160 8-ф19 19 3 132
100 190 220 220 180 180 8-ф19 20 3 156
125 200 250 250 210 210 8-ф19 20 3 184
150 210 285 285 240 240 8-ф19 20 3 211
200 230 340 340 295 295 8-ф23 12-ф23 20 3 266
250 250 405 405 350 355 12-ф23 12-ф26 25 3 319
300 270 460 460 400 410 12-ф23 12-ф26 28 4 370
350 290 520 520 460 470 16-ф23 16-ф26 28 4 430
400 310 580 580 515 525 16-ф25 16-ф30 28 4 475
450 330 615 640 565 585 20-ф26 20-ф30 32 4 565/585
500 350 670 715 620 650 20-ф25 20-ф34 29 4 580
600 390 780 840 725 770 20-ф30 20-ф36 38 4 680
700 430 895 910 840 840 24-ф30 24ф36 40 5 800/793
800 470 1015 1025 950 950 24-ф33 24-ф40 44 5 905/900
