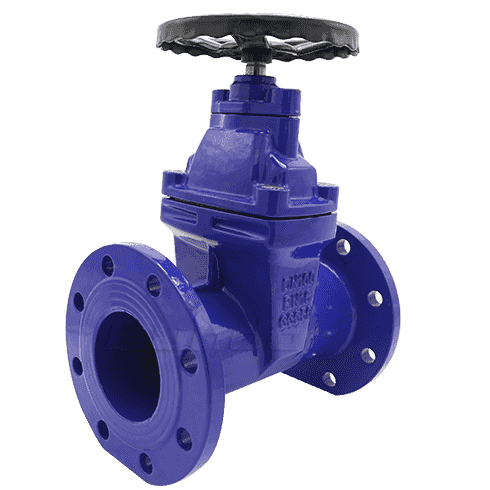

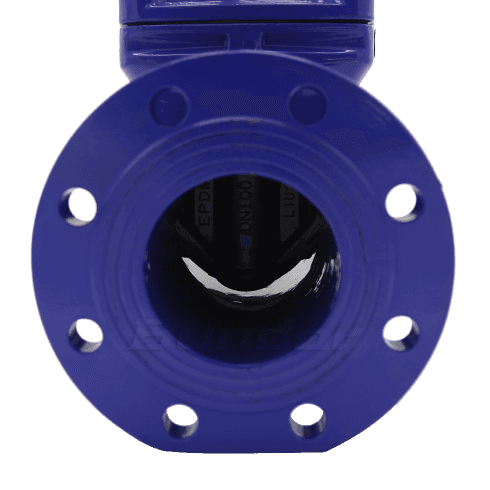

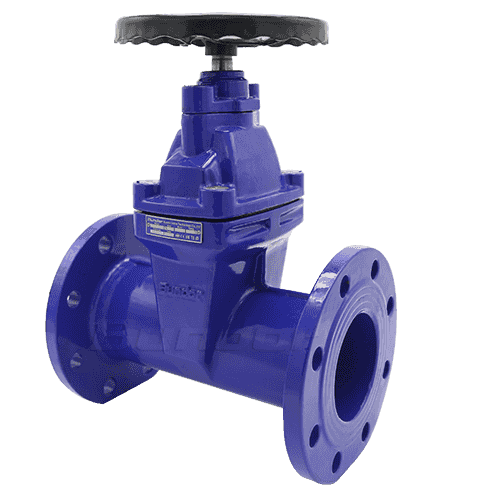

DIN 3352 F5 Válvula de Compuerta de Cierre Elástico

Límite Tamaño: 2''-24''/DN50-DN600

Presión: PN10/PN16

Cuerpo: DI

Asiento: EPDM

Disco: DI+EPDM

Vástago: 2Cr13

INTRODUCCIÓN

VENTAJAS

  • Identificación de código bidimensional independiente

    El código de escaneo puede consultar los resultados de la inspección de cada etapa del proceso de producción de productos para garantizar la calidad de los productos.

  • Proporcionar un informe de inspección de materiales de las partes principales.

    Todos los productos de Bundor pueden proporcionar el informe de inspección de materiales de las partes principales.

  • El perno tiene una fuerte resistencia a la corrosión.

    El perno está hecho de material 304, que tiene una mayor resistencia a la corrosión.

  • Pagamos dos si uno es malo

    Por CPIC 10 millones de suscripción de calidad, garantía de calidad 2 años, porque el problema de calidad del producto en sí paga incondicionalmente.

  • La etiqueta tiene una hermosa apariencia y una fuerte conexión.

    Marcado con láser, escritura clara, larga vida útil. Utilice remaches de acero inoxidable para fijar, la apariencia es más hermosa, la conexión es más firme.

  • Película termocontraíble para embalajes independientes.

    La película termoencogible de PE se utiliza para empaquetar la válvula de forma independiente, y el desecante incorporado, para aislar el polvo del aire, evitar la válvula de contaminación húmeda.

CARACTÉRISTICA

Introducción del producto:
El disco de las válvulas está empaquetado con caucho para obtener un excelente efecto de sellado por la deformación elástica del caucho.
Las válvulas de compuerta asentadas elásticas no ascendentes resuelven el problema en las válvulas de compuerta generales, como fugas, oxidación, etc.
y ahorra espacio de instalación. Se utiliza ampliamente en la industria del agua del grifo, tratamiento de aguas residuales, construcción de embarques,
petróleo, productos químicos, alimentos, farmacia, textiles, energía eléctrica, metalurgia y tuberías del sistema de energía para ajustar y cerrar fluidos.

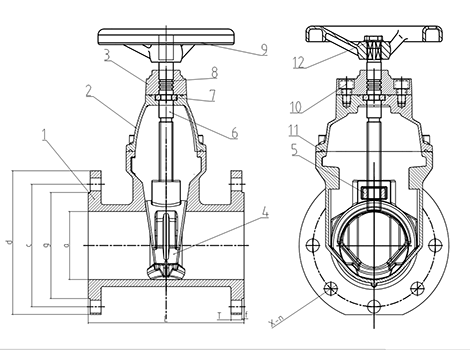

PARÁMETROS

DN L-mm d-mm c-mm x-n T-mm  f-mm g-mm Presión de Trabajo
PN10 PN16 PN10 PN16 10kg 16kg
50 250 165 165 125 125 4-Φ19 19 3 99 PN10/16
65 270 185 185 145 145 4-Φ19 19 3 118
80 280 200 200 160 160 8-Φ19 19 3 132
100 300 220 220 180 180 8-Φ19 19 3 156
125 325 250 250 210 210 8-Φ19 19 3 184
150 350 285 285 240 240 8-Φ23 19 3 211
200 400 340 340 295 295 8-Φ23 12-Φ23 20 3 266
250 450 395 405 350 355 12-Φ23 12-Φ26 22 3 319
300 500 445 460 400 410 12-Φ23 12-Φ26 24.5 4 370
