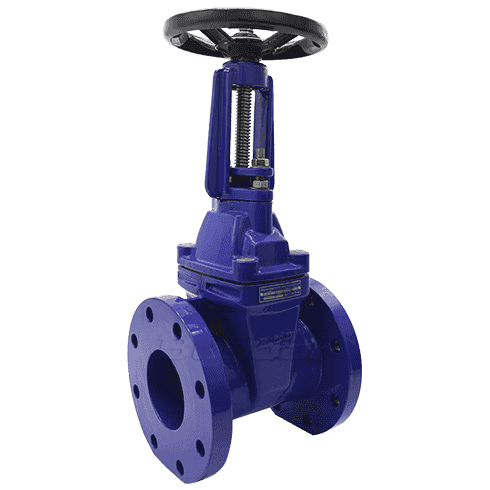

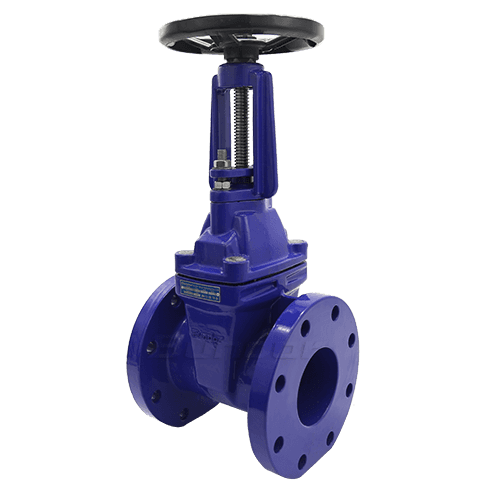

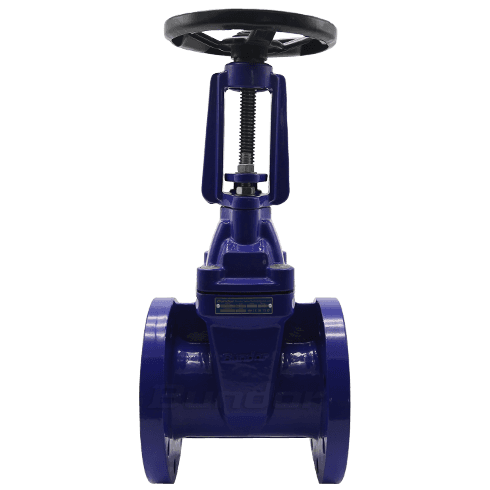

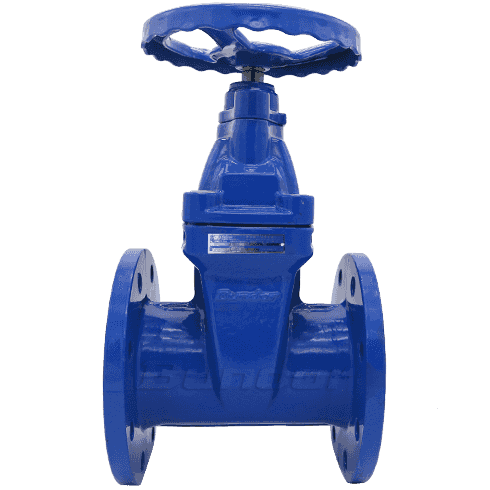

BS5163/GB Válvula de Compuerta Vástago Ascendente

Límite Tamaño: 2''-32''/DN50-DN800

Presión: PN10/PN16

Cuerpo: Hierro Dúctil

Asiento: EPDM

Disco: Hierro Dúctil+EPDM

Vástago: 2cr13

INTRODUCCIÓN

VENTAJAS

  • Fuerte capacidad de carga de presión de la pared del cuerpo de la válvula

    Espesor de la pared del cuerpo de la válvula para cumplir con los requisitos de GB 26640, grosor grueso, resistencia a la presión garantizada.

  • Productos de válvulas patentados de Bundor

    La brida lateral de la válvula se ajusta a una variedad de estándares nacionales y extranjeros de presiones múltiples, conexión fácil, amplia adaptabilidad.

  • Cuerpo de válvula sólido, más estable

    El cuerpo de la válvula es sólido, el mismo peso de calibre es más pesado que otros fabricantes.

  • Película termocontraíble para embalajes independientes.

    Película termocontraíble para embalajes independientes.

  • Limpieza ultrasónica antes del embalaje.

    Elimine las impurezas en el cuerpo de la válvula, garantice la limpieza de la válvula y evite que la válvula misma contamine la contaminación del agua.

  • Proporcionar un informe de inspección de materiales de las partes principales.

    Todos los productos de Bundor pueden proporcionar el informe de inspección de materiales de las partes principales.

CARACTÉRISTICA

Características del producto:
Operación de Torque
Cuña encapsulada de goma
Dirección de cierre en sentido horario
Revestimiento epóxico unido por fusión por dentro y por fuera

PARÁMETROS

Componentes principales y sus materiales:

Artículo Nombre Material
1 Vástago 2Cr13
2 Boneta Ductile Iron
3 "O" Anillo NBR
4 "O" Anillo NBR
5 Splint Collar Iron+ Electroplate
6 Tuerca Steel 8.8+Wax
7 Vástago Brass
8 Disco Ductile Iron+ EPDM
9 Boneta Ductile Iron
10 Tuerca Steel 8.8+Wax
11 Junta Protección NBR
12 Cuerpo Ductile Iron
13 Volante Ductile Iron


Dimensión & Peso & Precio:

  L Dimensión Brida  to BS4504(mm) Peso (KG/PCS)
DN   D D1 D2     n-d
  (mm) 1 1.6 1 1.6 1 1.6 f t 1 1.6 NRS RS
    MPa MPa MPa MPa MPa MPa     MPa MPa
50 178 160 125 99 3 17 4-18 10 11.5
65 190 180 145 118 3 17 4-18 12.5 14
80 203 195 160 132 3 18 4-18 16.5 18.5
100 229 215 180 156 3 19 4-18 20.5 23
125 254 245 210 184 3 20 4-18 27 31
150 267 280 240 211 3 21 4-18 40 44
200 292 335 295 266 3 20 8-12 12-12 60 65
250 330 390 400 350 355 319 3 22 12-12 12-26 95 101
300 356 440 455 400 410 370 4 24.5 12-12 12-26 128 136
350 381 500 510 460 470 429 4 26.5 16-22 16-26 175 185
400 406 560 575 515 525 480 4 28 16-26 16-30 230 245
450 432 615 640 565 585 530 548 4 30 20-26 20-30 330 350
500 457 670 715 620 650 582 609 4 31.5 20-26 20-33 390 425
600 508 780 840 725 770 682 720 5 36 20-30 20-36 580 610
