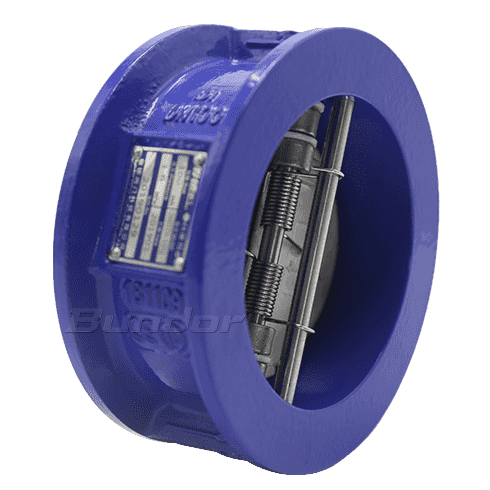

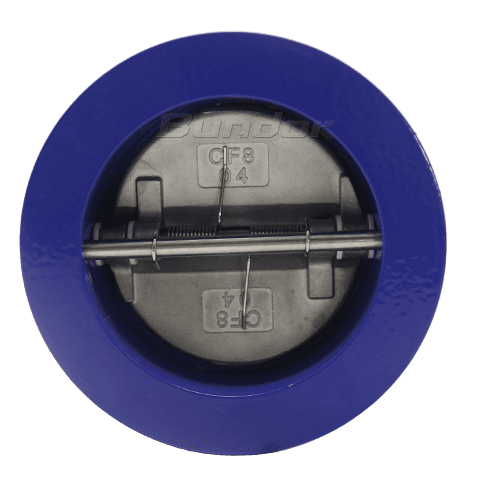

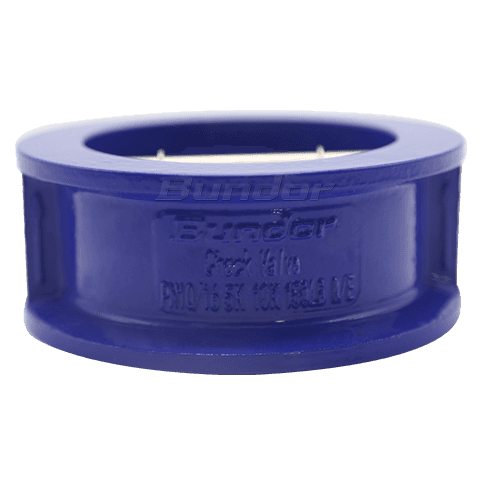

Válvula de Retención tipo Wafer de Hierro Dúctil

Límite Tamaño: DN50-DN300

Presión: PN6/10/16、5/10K、CL150、Table D/E

Cuerpo: Hierro Dúctil

Asiento: EPDM/NBR

Disco: DI/SS304

Vástago: SS304/SS316

INTRODUCCIÓN

VENTAJAS

  • Superficie de sellado lisa

    La superficie de sellado es lisa y llano.

  • Método de rectificado de superficie de sellado

    o y la superficie de sellado del cuerpo de la válvula durante todo el rectificado, la suavidad y la planitud están efectivamente garantizadas.

  • Presión estática sin fugas

    Cada válvula se prueba a presión para garantizar que todos los productos puedan alcanzar presión estática sin fugas.

  • El goma no se desprende fácilmente

    El goma dentro del cuerpo de la válvula adopta una tecnología avanzada de vulcanización, que puede prevenir efectivamente que el asiento de la válvula se caiga durante el servicio.

CARACTÉRISTICA

Medio aplicable: agua y líquido neutro
Temperatura adecuada: - 20 ~ 120 ℃
Campo de aplicación: suministro y drenaje de agua, tratamiento de agua, proyectos de conservación de agua, etc.


Ventajas del producto:
1. La superficie de sellado es lisa y lisa
2.La placa de mariposa, la superficie de sellado del cuerpo de la válvula durante todo el rectificado, la suavidad y la planitud están efectivamente garantizadas.
3.presión estática cero fugas
Cada válvula se prueba a presión para garantizar que todos los productos puedan alcanzar presión estática cero fugas.
4. El caucho dentro del cuerpo de la válvula no es fácil de caer
El caucho dentro del cuerpo de la válvula adopta tecnología avanzada de vulcanización para asegurar que la resistencia de unión entre el caucho y el cuerpo de la válvula sea mayor a 1.732mpa, lo que puede evitar que el asiento de la válvula se caiga en el proceso de uso.

PARÁMETROS

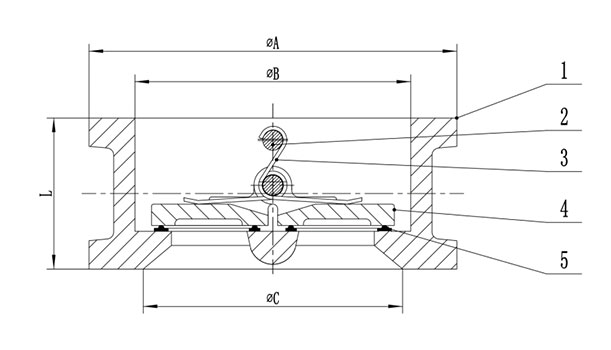

Parts 1 2.00 3.00 4 5
Name Body Stem Spring Disc Seat
Material DI SS304 SS304 SS304 EPDM
Size   L ΦA ΦB ΦC
DN NPS(inch)
50 2" 43 101 60.5 57
65 2 1/2" 46 118 73.5 70
80 3" 64 132 89 86
100 4" 64 162 114.5 106.5
125 5" 70 193 141.5 120
150 6" 76 219 168 156.5
200 8" 89 272 219 210
250 10" 114 328 265 265
300 12" 114 378 310 300
