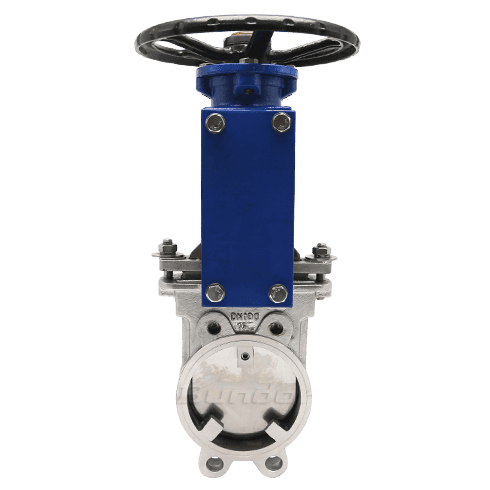

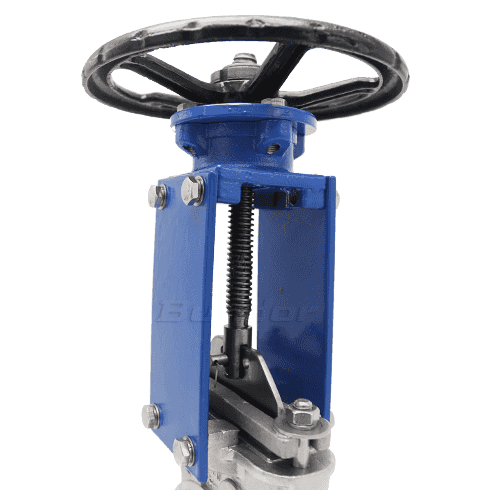

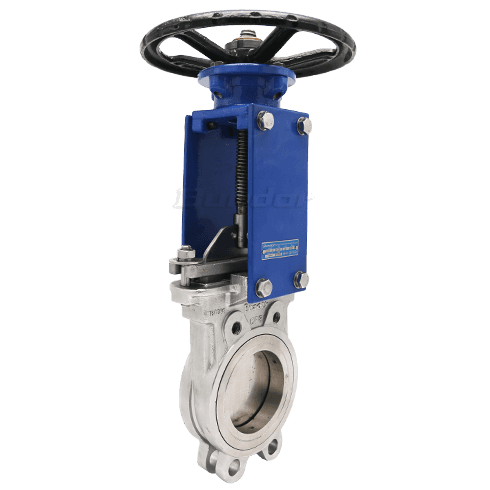

ANSI 150 Válvula de Compuerta Cuchilla tipo Wafer

Límite Tamaño: DN50-DN300

Presión: 150LB

Cuerpo: WCB/SS304/SS316

Asiento: EPDM/NBR

Disco: WCB/SS304/SS316

Vástago: 2Cr13

INTRODUCCIÓN

VENTAJAS

  • La etiqueta tiene una hermosa apariencia y una fuerte conexión.

    Marcado con láser, escritura clara, larga vida útil. Utilice remaches de acero inoxidable para fijar, la apariencia es más hermosa, la conexión es más firme.

  • El perno tiene una fuerte resistencia a la corrosión.

    El perno está hecho de material 304, que tiene una mayor resistencia a la corrosión.

  • Identificación de código bidimensional independiente

    El código de escaneo puede consultar los resultados de la inspección de cada etapa del proceso de producción de productos para garantizar la calidad de los productos.

  • Proporcionar un informe de inspección de materiales de las partes principales.

    Todos los productos de Bonde pueden proporcionar el informe de inspección de materiales de las partes principales.

  • Película termocontraíble para embalajes independientes.

    La película termoencogible de PE se utiliza para empaquetar la válvula de forma independiente, y el desecante incorporado, para aislar el polvo del aire, evitar la válvula de contaminación húmeda.

  • Cuerpo de válvula sólido, más estable

    El cuerpo de la válvula es sólido, el mismo peso de calibre es más pesado que otros fabricantes.

CARACTÉRISTICA

Operación de torque
Cuña encapsulada de goma
Dirección de cierre en sentido horario
Revestimiento epóxico unido por fusión por dentro y por fuera

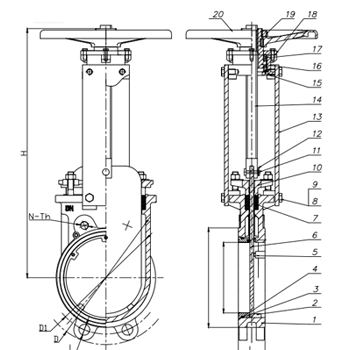

PARÁMETROS

SIze
DN(MM) L D D1 D2 D0 N-Th d H
50 48 152 120 92 180 4--11 19 290
65 48 178 139 105 200 4--11 19 310
80 51 190 152 127 220 4--11 19 350
100 51 220 190 157 240 8--11 19 405
125 57 254 216 186 260 8--10 22 450
150 57 279 241 216 280 8--10 22 510
200 70 343 298 270 300 8--10 22 610
250 70 406 362 324 340 12--9 25 765
300 76 483 432 381 380 12--8 25 820
350 76 533 476 413 400 16--8 29 970
400 89 597 539 470 450 16--8 29 1024
450 89 635 578 533 530 16--8 32 1235
